توضیحات

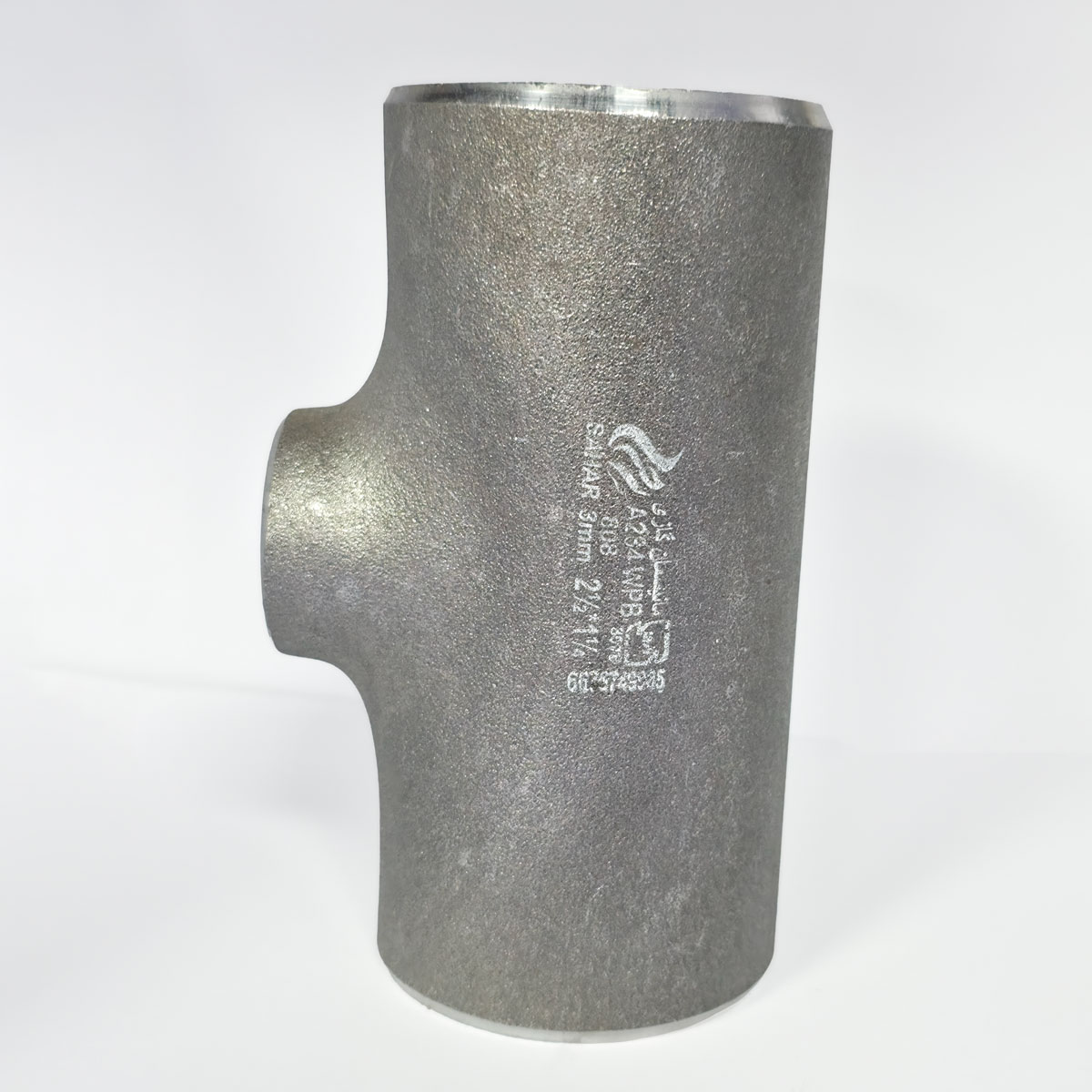

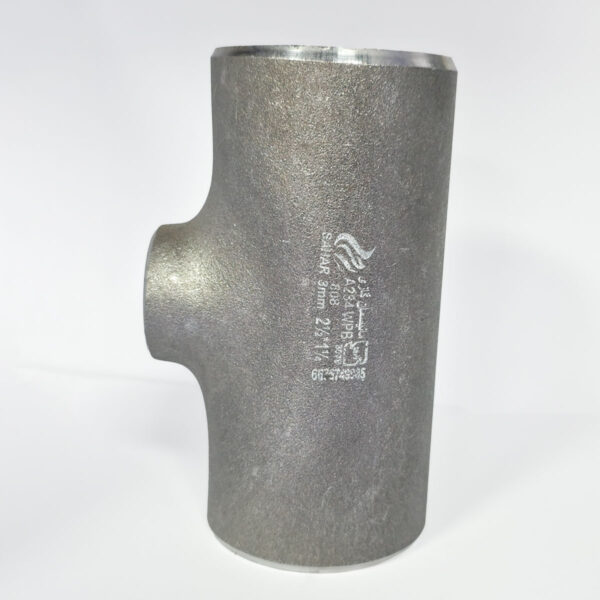

سه راه تبدیل جوشی سحرگاز از اتصالات فولادی مانیسمان است که برای ایجاد یک انشعاب 9۰ درجه با قطر کمتر از خط اصلی استفاده میشود. این محصول زمانی کاربرد دارد که لازم باشد بخشی از جریان از لوله اصلی به خطی با سایز کوچکتر هدایت شود.
سه راه تبدیلی سحرگاز در گروه «اتصالات مانیسمان» قرار میگیرد و اتصال آن به لوله به روش جوش لببهلب انجام میشود. ساختار بدون درز این اتصال، آن را برای استفاده در سیستمهای لولهکشی گاز، تأسیسات و خطوط صنعتی مناسب کرده است.
مشخصات سه راه تبدیل جوشی
سه راه مانیسمان سحرگاز در دو نوع مساوی و تبدیلی تولید میشود. در نوع تبدیلی، دو سرِ مسیر اصلی دارای قطر یکسان هستند و انشعاب میانی با قطر کوچکتری ساخته میشود.
طبق مشخصات فنی اعلامشده برای سه راهیهای مانیسمان سحرگاز، این اتصالات از فولاد کربنی ASTM A234 WPB تولید شده و در ردههای STD و Schedule 40 عرضه میشوند. اتصال از نوع Butt Weld بوده و لبهها برای انجام جوش مناسب آماده شدهاند.
سایز سه راه تبدیل جوشی سحرگاز
سایز این محصول با دو عدد مشخص میشود؛ عدد اول مربوط به قطر مسیر اصلی و عدد دوم مربوط به قطر انشعاب است.
سایزهای تبدیلی درجشده برای سه راه مانیسمان سحرگاز عبارتاند از:
3/4 × 1/2 اینچ
1 × 1/2 و 1 × 3/4 اینچ
1¼ × 1/2، 1¼ × 3/4 و 1¼ × 1 اینچ
1½ × 1/2، 1½ × 3/4، 1½ × 1 و 1½ × 1¼ اینچ
2 × 1/2، 2 × 3/4، 2 × 1، 2 × 1¼ و 2 × 1½ اینچ
2½ × 1/2، 2½ × 3/4، 2½ × 1، 2½ × 1¼، 2½ × 1½ و 2½ × 2 اینچ
3 × 1/2، 3 × 3/4، 3 × 1، 3 × 1¼، 3 × 1½، 3 × 2 و 3 × 2½ اینچ
4 × 1، 4 × 1¼، 4 × 1½، 4 × 2، 4 × 2½ و 4 × 3 اینچ
موجودی بعضی از سایزها ممکن است در دورههای مختلف تغییر کند؛ بنابراین هنگام سفارش بهتر است ترکیب سایز موردنیاز پروژه مشخص شود.
برای انتخاب سه راه تبدیلی باید ابتدا قطر خط اصلی و سپس قطر خط انشعاب مشخص شود. علاوه بر سایز، رده ضخامت اتصال و مشخصات لوله نیز باید با طراحی و شرایط کاری سیستم مطابقت داشته باشد.
کاربرد سه راه تبدیلی
این اتصال برای گرفتن انشعاب کوچکتر از یک خط لوله اصلی به کار میرود. برای مثال، در سه راه 2 × 1 اینچ، مسیر اصلی دارای قطر 2 اینچ است و یک انشعاب 1 اینچی با زاویه 9۰ درجه از آن گرفته میشود.
سه راه تبدیل مانیسمان در خطوط گاز، سیستمهای تأسیساتی، موتورخانهها و سایر خطوط لوله فولادی که اتصال جوشی در آنها مورد استفاده قرار میگیرد کاربرد دارد.
خرید سه راه تبدیل جوشی سحرگاز
سه راه تبدیل جوشی سحرگاز در ترکیبهای مختلف سایزی از طریق فروشگاه سداب پلیمر قابل استعلام و سفارش است. قیمت محصول با توجه به سایز خط اصلی، قطر انشعاب و مشخصات فنی اتصال متفاوت خواهد بود.
برای سفارش بهتر است سایز بهصورت «قطر خط اصلی × قطر انشعاب» اعلام شود تا مدل موردنیاز بهدرستی انتخاب شود.
