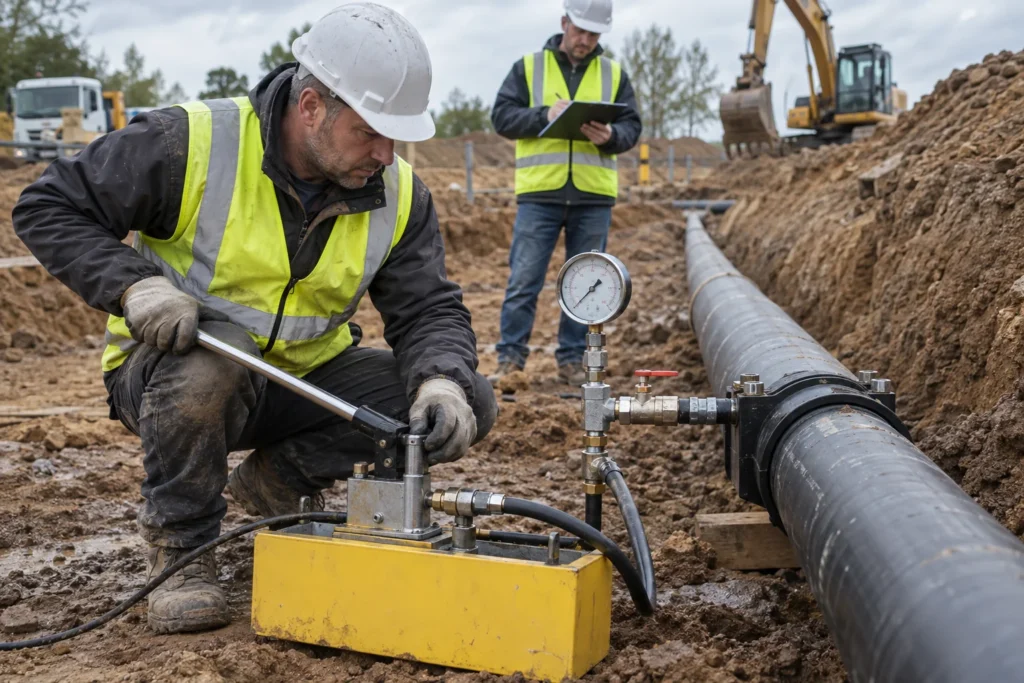

تست فشار میدانی خط پلی اتیلن برای بررسی مجموعه نصبشده در شرایط یک روش آزمون مشخص انجام میشود. این آزمون با برگه آزمایش کارخانه تفاوت دارد: یکی درباره نمونه یا محصول تولیدی است و دیگری به یک قطعه خط مشخص، اجزای نصبشده و کیفیت اجرای آن مربوط میشود. داشتن مدارک مناسب لوله پلی اتیلن، پرونده آزمون خط اجراشده را بینیاز نمیکند.
این مقاله برای برنامهریزی و کنترل مدارک آزمون هیدرواستاتیک خطوط آب است. فشار، زمان، مراحل اجرایی و معیار قبولی باید در روش تأییدشده پروژه تعیین شوند. متن حاضر دستور اجرای آزمون یا مبنای آزمون شبکه گاز نیست؛ مسئول آزمون باید صلاحیت، تجهیزات و برنامه ایمنی متناسب با همان کار را داشته باشد.
سه مدرک متفاوت را با هم اشتباه نگیریم
| مدرک | پرسشی که پاسخ میدهد | چیزی که جای آن را نمیگیرد |
|---|---|---|
| گواهی یا گزارش تولید | مدارک محصول تحویلی چیست و به کدام سری مرتبط است؟ | گزارش عملکرد مجموعهای که در محل نصب شده |
| گزارش بازرسی اتصال و نصب | فرایند اجرا چگونه کنترل و ثبت شده است؟ | نتیجه آزمون قطعه خط طبق روش مصوب |
| گزارش آزمون میدانی | قطعه تعریفشده در چه شرایطی و با چه نتیجهای آزمون شده است؟ | تمام مدارک تحویل و مجوز بهرهبرداری پروژه |
برای تشکیل پرونده تحویل، هر سه را به شناسه مشترک قطعه خط وصل کنید. اگر محدوده گزارش آزمون با نقشه یا صورتجلسه اجرا سازگار نیست، عنوان «تست موفق» ابهام را برطرف نمیکند. حتی در یک پروژه کوچک، ابتدا و انتهای محدوده باید به گونهای نوشته شوند که فرد دیگری بدون حضور نویسنده بتواند آنها را پیدا کند.
چرا افت فشار بهتنهایی نتیجه آزمون نیست؟
راهنمای PE100+ درباره عوامل مؤثر بر آزمون راهاندازی، تغییر دما، هوای محبوس و رفتار خزشی پلی اتیلن را از عوامل مؤثر بر نتیجه معرفی میکند. افزایش حجم لوله تحت فشار میتواند بر قرائت فشار اثر بگذارد؛ بنابراین روش آزمون باید امکان تفکیک رفتار ماده از نشتی را فراهم کند. هم اعلام نشتی صرفاً از روی یک افت فشار و هم نادیدهگرفتن هر افت با عنوان «خزش طبیعی» میتواند نتیجهگیری نادرستی باشد.
پیام عملی برای ناظر این است: ابتدا بررسی کنید آزمون مطابق روش انتخابشده انجام شده یا نه، سپس نتیجه را با معیار همان روش مقایسه کنید. افزودن آب، تغییر شرایط، قطع ثبت داده یا تمدید خودسرانه آزمون نباید از گزارش حذف شود. درباره اثر هر انحراف، مسئول فنی تصمیم میگیرد؛ عدد نهایی بهتنهایی آنچه در طول آزمون رخ داده را نشان نمیدهد.
پیش از آزمون چه چیزهایی باید روشن باشد؟
- محدوده آزمون: نقشه قطعه، طول و مشخصات بخشها، نقاط ابتدا و انتها و فهرست اجزایی که داخل یا خارج از محدوده قرار دارند.
- روش مصوب: عنوان و نسخه مرجع، فشارها و زمانهای مخصوص پروژه، شرایط شروع، قواعد ثبت و معیار پذیرش یا توقف.
- آمادگی اجرا: وضعیت تکمیل اتصالات، بازرسیهای قبلی، مدارک رفع مغایرت و تأیید اجزای موقت و دائمی مرتبط با آزمون.
- ابزار: شناسه دستگاههای اندازهگیری، دامنه و دقت مناسب طبق برنامه آزمون و وضعیت اعتبار کنترل یا کالیبراسیون.
- مسئولیتها: مجری، ناظر، مسئول تصمیم درباره توقف، محدوده ایمن و شیوه اطلاعرسانی به گروههای فعال در کارگاه.
- مدیریت آب و محیط: منبع آب مجاز، برنامه پرکردن و تخلیه، الزامات پاکیزگی و وضعیت محیط کار مطابق دستورالعمل پروژه.
این فهرست برای پرسیدن سؤال درست است. برای مثال، کنترل مهار انتهای خط به معنی انتخاب یک مهار تجربی در محل نیست؛ باید تأیید شود که طرح و اجرای آن توسط مسئول صلاحیتدار بررسی شده است. به همین ترتیب، باز یا بسته بودن محل اتصالات برای مشاهده، وضعیت خاکریزی و آمادگی سازههای مرتبط را باید روش مصوب همان پروژه مشخص کند.
حداقل ساختار یک گزارش قابل پیگیری
پیشنهاد میشود گزارش با یک صفحه معرفی آغاز شود: نام پروژه، شناسه قطعه، تاریخ، نقشه مبنا، روش آزمون و نام افراد مسئول. سپس جدول دادهها، شرح رویدادها و نتیجه رسمی به آن پیوست شود. فایل خام ثبتکننده را با نامی قابل ارتباط نگه دارید؛ تصویر یک نمودار بدون فایل و توضیح محل برداشت، برای بازبینی بعدی محدودیت دارد.
| بخش گزارش | نمونه محتوای قابل ثبت | فایده در بازبینی |
|---|---|---|
| محدوده فیزیکی | از نقطه الف تا نقطه ب طبق نقشه پیوست | مشخصبودن اینکه نتیجه به کدام بخش تعلق دارد |
| شرایط آزمون | زمانهای ثبت، دادههای فشار و شرایط محیطی موردنیاز روش | امکان دنبالکردن روند آزمون |
| ابزار و نقاط برداشت | شناسه دستگاه و محل نصب روی نقشه | ارتباط هر داده با ابزار و محل مشخص |
| رویداد و انحراف | وقفه، تغییر شرایط یا اقدام خارج از توالی معمول | جلوگیری از تفسیر نتیجه بدون آگاهی از رخداد |
| تصمیم نهایی | قبول، رد یا نیاز به بررسی با ارجاع به معیار مصوب | روشنبودن دلیل و مسئول تصمیم |
نمونه آموزشی: نمودار مشابه، پرونده متفاوت
دو گزارش را تصور کنید که هر دو در پایان، فشار مشابهی نشان میدهند. در گزارش اول، قطعه خط، ابزار، زمانبندی و تمام اقدامات ثبت شدهاند. در گزارش دوم، معلوم نیست در میانه آزمون آب اضافه شده یا زمان ثبت قطع شده است. شباهت عدد پایانی دلیل همارزی دو نتیجه نیست. در گزارش دوم ابتدا باید کمبود اطلاعات رفع شود یا درباره تکرار آزمون، طبق روش پروژه تصمیم گرفته شود.
برای بررسی چنین وضعیتی، یک جدول پرسش و پاسخ فنی تشکیل دهید. هر پرسش باید به یک داده گمشده اشاره کند: «این فاصله زمانی در ثبتکننده چگونه توضیح داده میشود؟» یا «این اقدام در کدام مرحله روش آزمون مجاز بوده است؟». پاسخها را همراه پیوست نگه دارید. اصلاح یک جمله در گزارش بدون روشنکردن داده مبنا، قابلیت اتکای پرونده را افزایش نمیدهد.
پس از مشاهده مغایرت چه مسیر تصمیمی داشته باشیم؟
مغایرت میتواند مربوط به آمادگی، اجرای روش، ابزار یا نتیجه باشد. ابتدا نوع آن را مشخص کنید تا همه موارد با برچسب «نشتی خط» گزارش نشوند. رفع نقص ثبت، بررسی ابزار و اصلاح یک اتصال، سه اقدام متفاوتاند و هر کدام مستندات خاص خود را دارند. تصمیم درباره ادامه، توقف یا تکرار باید با مسئول تعیینشده در برنامه آزمون باشد.
در صورت نیاز به اصلاح اجزای خط، مشخصات جایگزین را با پرونده طراحی و اتصالات پلی اتیلن مورد استفاده تطبیق دهید. تغییر قطعه باید در نقشه اجرا و محدوده آزمون بعدی هم منعکس شود. گزارش قبلی را حذف نکنید؛ رابطه بین نتیجه نخست، اقدام اصلاحی و بررسی بعدی برای تحویل روشن بماند.
قبولی آزمون را به تحویل کامل وصل کنید
در پایان، بررسی کنید نتیجه آزمون به همان وضعیت نهایی خط تعلق دارد یا پس از آن تغییری ایجاد شده است. فهرست اقلام باز، نقشه اجرا، مدارک اتصالات و الزامات راهاندازی را با صورتجلسه تحویل تطبیق دهید. در خریدهای بعدی نیز انتخاب مشخصات لوله را از نتیجه آزمون یک قطعه دیگر استنتاج نکنید؛ هر پروژه پرونده طراحی و پذیرش خود را دارد.
پرسش و پاسخ
خیر. مدارک کارخانه درباره محصول تولیدیاند؛ آزمون میدانی به قطعه مشخصی از مجموعه نصبشده مربوط میشود. الزامات هر دو را قرارداد و برنامه کنترل کیفیت پروژه تعیین میکند.
خیر. عوامل دیگری نیز بر داده اثر میگذارند. نتیجه باید با روش ویژه همان آزمون و با توجه به شرایط ثبتشده تفسیر شود؛ افت فشار را هم نباید بدون بررسی بیاهمیت دانست.
از روش اجرایی تأییدشده پروژه که با کاربرد خط، مشخصات اجزا و مرجع قراردادی سازگار است. استفاده از یک عدد عمومی یا کپی گزارش پروژه دیگر، مبنای کافی برای اجرا نیست.
