PE80 و PE100 طبقهبندی مقاومت بلندمدت ترکیب پلیاتیلن برای لوله تحت فشار هستند. در نظام MRS، مقدار PE80 برابر ۸ مگاپاسکال و PE100 برابر ۱۰ مگاپاسکال است. این اعداد از تحلیل آزمون فشار بلندمدت در چارچوب استاندارد به دست میآیند؛ عدد ۱۰۰ به معنی «صددرصد خالص»، فشار ۱۰۰ بار یا کیفیت صددرصد نیست.
هر دو گرید در صورت انطباق محصول با استاندارد و نیاز پروژه میتوانند معتبر باشند. PE100 معمولاً امکان فشار بیشتر در SDR یکسان یا دیواره نازکتر در PN یکسان را فراهم میکند. محصولات قابل عرضه در صفحه لوله پلیاتیلن دیده میشوند، اما انتخاب باید بر اساس کل سامانه انجام شود.
MRS چگونه به فشار لوله مربوط میشود؟
تنش طراحی: σs = MRS / C فشار: P = 20 × MRS / [C × (SDR − 1)]C ضریب کلی طراحی است و برای همه کاربردها یک عدد ثابت نیست. کاربرد، مقررات ملی، پیامد خرابی، دما و سیال میتوانند ضریب محافظهکارانهتری بخواهند. با قطر و SDR یکسان، MRS بالاتر PE100 به فشار مرجع بالاتر منجر میشود.
مقایسه PE80 و PE100 در SDR یکسان
دو لوله ۱۱۰ میلیمتر SDR11 را فرض کنید. نسبت قطر به ضخامت، ضخامت محاسباتی نزدیک ۱۰ میلیمتر و قطر داخلی تقریبی نزدیک ۹۰ میلیمتر برای هر دو مشابه است؛ اما PE80 در شرایط مرجع آب معمولاً PN12.5 و PE100 معمولاً PN16 است. پس تفاوت فشار از مقاومت ماده میآید، نه از ضخامت.
نوشتن «SDR11» بدون ذکر PE80 یا PE100 کامل نیست. روی نقشه، پیشفاکتور و مارکینگ باید گرید ماده، قطر، SDR، PN، کاربرد و استاندارد مشخص باشند.
مقایسه در PN یکسان
برای PN10 آب در شرایط مرجع، PE80 معمولاً SDR13.6 و PE100 معمولاً SDR17 است. در قطر خارجی ۱۱۰ میلیمتر، ضخامت محاسباتی PE80 حدود ۸٫۱ و PE100 حدود ۶٫۵ میلیمتر است؛ قطر داخلی تقریبی آنها نیز بهترتیب نزدیک ۹۳٫۸ و ۹۷ میلیمتر میشود.
| مشخصه در مثال ۱۱۰ میلیمتر PN10 | PE80 | PE100 |
|---|---|---|
| SDR مرجع | 13.6 | 17 |
| ضخامت محاسباتی | حدود ۸٫۱ میلیمتر | حدود ۶٫۵ میلیمتر |
| قطر داخلی تقریبی | حدود ۹۳٫۸ میلیمتر | حدود ۹۷ میلیمتر |
| اثر نسبی | ماده و وزن بیشتر | سطح عبور بیشتر و وزن کمتر |
در این برآورد، سطح عبور PE100 حدود ۷ درصد بیشتر و سطح مقطع ماده مصرفی حدود ۱۸ درصد کمتر است. مقدار واقعی باید از جدول استاندارد و دیتاشیت سازنده خوانده شود، اما جهت اثر روشن است.
آیا PE100 همیشه اقتصادیتر است؟
PE100 میتواند بهدلیل ماده کمتر در PN یکسان، وزن کمتر، قطر داخلی بیشتر و افت انرژی پایینتر مزیت اقتصادی داشته باشد. بااینحال قیمت روز ماده، قطر، تولیدکننده، مقدار سفارش، حمل، نوع اتصال و موجودی بازار مهماند. در شبکه موجود PE80 یا SDR خاص، تغییر گرید ممکن است هزینه تبدیل، کنترل جوش یا تعویض اتصال ایجاد کند.
مقایسه درست باید خرید، نصب، انرژی، تعمیر و ریسک توقف را کنار هم قرار دهد. برای تفکیک هزینهها به راهنمای قیمت هر متر لوله پلیاتیلن مراجعه کنید.
جدول تصمیمگیری PE80 یا PE100
| وضعیت | گرایش اولیه | کنترل ضروری |
|---|---|---|
| خط جدید، پرفشار یا طولانی | PE100 اغلب مزیت دارد | SDR، ضربه قوچ، دما و چرخه عمر |
| قطر خارجی محدود و دبی بالا | PE100 میتواند قطر داخلی بیشتری بدهد | قطر داخلی واقعی و افت فشار |
| شبکه موجود PE80 | تصمیم وابسته به شبکه است | SDR، MFR، روش اتصال و دستور سازنده |
| پروژه کمفشار با مشخصات مصوب PE80 | PE80 میتواند معتبر باشد | گواهی انطباق و شرایط نصب |
| نصب سخت یا بدون ترانشه | صرف PE100 بودن کافی نیست | مقاومت رشد آهسته ترک و طراحی نصب |
| آب شرب یا گاز | نام گرید بهتنهایی کافی نیست | استاندارد تخصصی و تأییدیه کاربرد |
| سیال گرم یا شیمیایی | هیچ انتخاب خودکاری وجود ندارد | سازگاری شیمیایی و کاهش فشار با دما |
کیفیت لوله فقط با عبارت PE100 تعیین نمیشود
گرید ماده مهم است، اما کیفیت نهایی به compound قابل ردیابی، ابعاد و ضخامت استاندارد، مقاومت هیدرواستاتیک، مقاومت رشد آهسته ترک، پایداری اکسیداسیونی، دوده مناسب در لوله مشکی، ثبات اکستروژن، حمل، انبارش و کیفیت جوش وابسته است.
- نام سازنده، استاندارد، کد تولید و گواهی آزمون را کنترل کنید.
- عبارتهایی مانند «مواد نو»، «گرید A» یا «۱۰۰ درصد خالص» جای طبقهبندی و مدارک استاندارد را نمیگیرند.
- PE100 بودن، تأییدیه آب شرب یا گاز را بهطور خودکار ایجاد نمیکند.
- دو محصول با مارک PE100 ممکن است از نظر ثبات تولید و مدارک ردیابی یکسان نباشند.
PE100-RC چه تفاوتی با PE100 دارد؟
PE100-RC از نظر MRS همچنان در گروه ۱۰ مگاپاسکال است؛ RC بهخودیخود PN را افزایش نمیدهد. ویژگی مورد انتظار آن مقاومت بیشتر در برابر رشد آهسته ترک در شرایطی مانند بار نقطهای، خراش یا برخی روشهای نصب سخت است. صرف چاپ RC بدون آزمون و استاندارد معتبر، مجوز حذف بسترسازی یا تغییر ضریب طراحی نیست.
آیا PE80 و PE100 را میتوان به هم جوش داد؟
پاسخ مطلق برای همه محصولات وجود ندارد. قطر و ضخامت انتها، گرید و شاخص جریان مذاب، فشار مجموعه، روش جوش تأییدشده، دستور سازندگان، صلاحیت اپراتور و کنترل کیفیت پروژه باید بررسی شوند. اتصال گرید یا SDR متفاوت ممکن است در شرایط کنترلشده امکانپذیر باشد، اما نباید بداهه اجرا شود.
در بسیاری از پروژهها، اتصال الکتروفیوژن یا مکانیکی تأییدشده برای گذار عملیتر است؛ با این شرط که rating پایینترین جزء مبنا باشد. راهنمای مقایسه روشهای اتصال پلیاتیلن و صفحه اتصالات پلیاتیلن به انتخاب خانواده مناسب کمک میکنند.
چکلیست خرید PE80 یا PE100
- کاربرد و استاندارد محصول را مکتوب کنید.
- قطر خارجی، SDR، ضخامت و PN مرجع را مشخص کنید.
- گرید PE80، PE100 یا PE100-RC و دمای طراحی را بنویسید.
- روش اتصال و مشخصات اتصالات، فلنجها و شیرها را تطبیق دهید.
- مدارک compound، آزمون، بازرسی، کد بچ و تاریخ تولید را درخواست کنید.

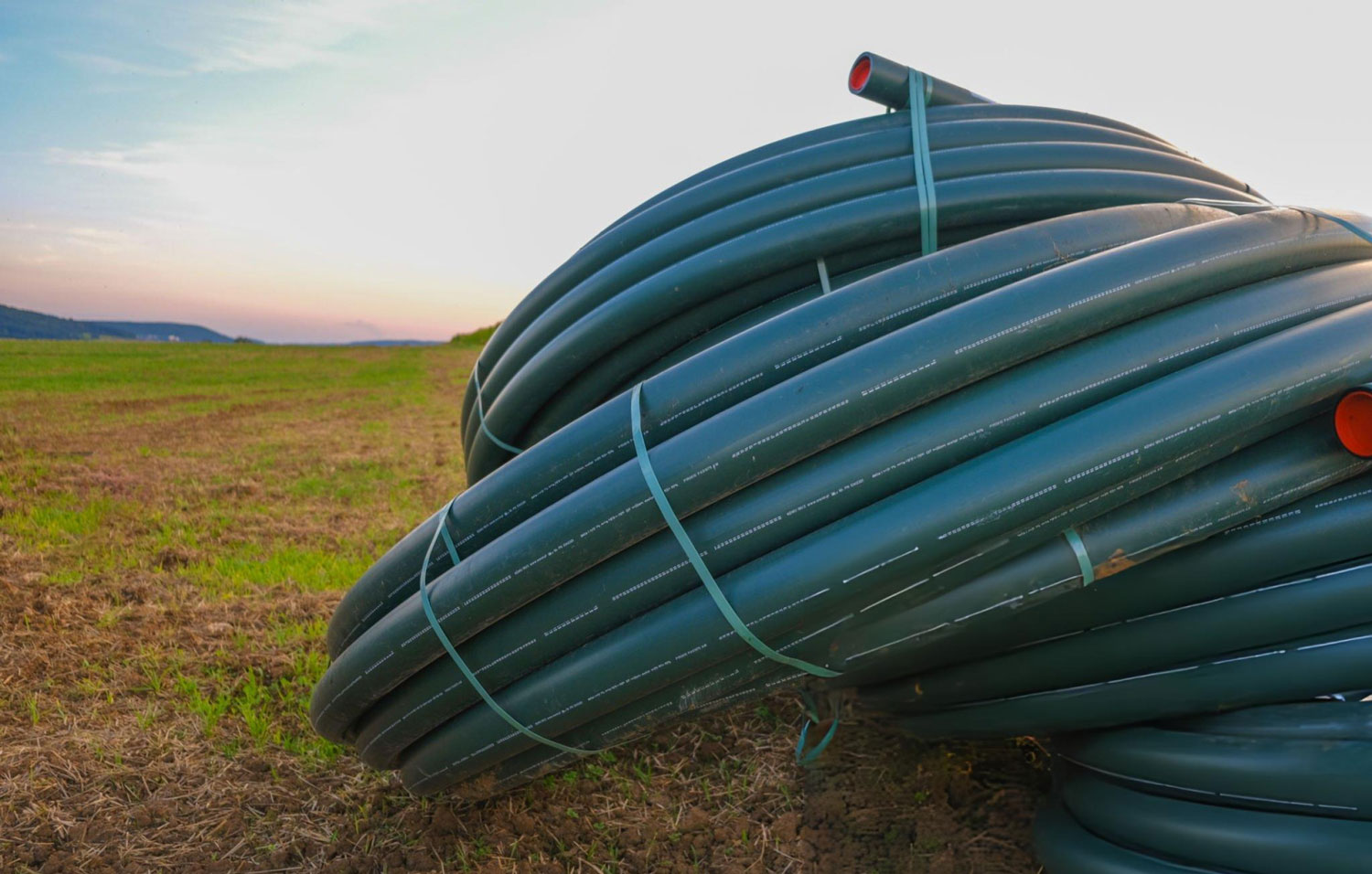

- طول شاخه یا کلاف، حمل، انبارش و تأییدیههای کاربردی را تعیین کنید.
عبارت «لوله PE100، قطر خارجی ۱۱۰ میلیمتر، SDR17، PN10 برای آب در شرایط مرجع، مطابق استاندارد مورد تأیید پروژه، همراه مدارک کنترل کیفیت» بسیار قابلکنترلتر از سفارش مبهم «لوله ۱۱۰ ده بار» است. رابطه کامل فشار و ضخامت در مقاله SDR لوله پلیاتیلن توضیح داده شده است.
جمعبندی
PE100 بهدلیل MRS بالاتر میتواند در SDR یکسان فشار بیشتری تحمل کند یا در PN یکسان دیواره نازکتری داشته باشد. این مزیت اغلب به وزن کمتر و هیدرولیک بهتر میانجامد. بااینحال PE80 محصول نامعتبر یا منسوخ در همه کاربردها نیست؛ اگر استاندارد و شرایط پروژه را برآورده کند و ردیابی مناسب داشته باشد، میتواند انتخاب مجاز باشد.
پرسش و پاسخ
PE100 MRS بالاتری دارد، اما انتخاب نهایی به کاربرد، استاندارد، کیفیت compound، دما، روش نصب، شبکه موجود و هزینه چرخه عمر وابسته است.
اگر قطر و استاندارد ابعادی یکسان باشد، ضخامت تقریباً یکسان است؛ تفاوت مقاومت ماده باعث تفاوت PN میشود.
معمولاً خیر. در شرایط مرجع آب، PE80 عموماً SDR13.6 و PE100 عموماً SDR17 است؛ بنابراین PE80 دیواره ضخیمتری دارد.
خیر. PE100 طبقه مقاومت ماده است؛ انطباق استاندارد محصول و تأییدیه تماس با آب شرب باید جداگانه کنترل شود.
صرف عنوان RC به معنی PN بالاتر نیست؛ هر دو MRS برابر ۱۰ مگاپاسکال دارند. RC به مقاومت رشد آهسته ترک مربوط است.
منابع فنی و مبنای تدوین
این مقاله راهنمای انتخاب و استعلام است، نه جایگزین محاسبات طراح پروژه. برای کنترل ادعاهای فنی از منابع مرجع زیر استفاده شده است:
