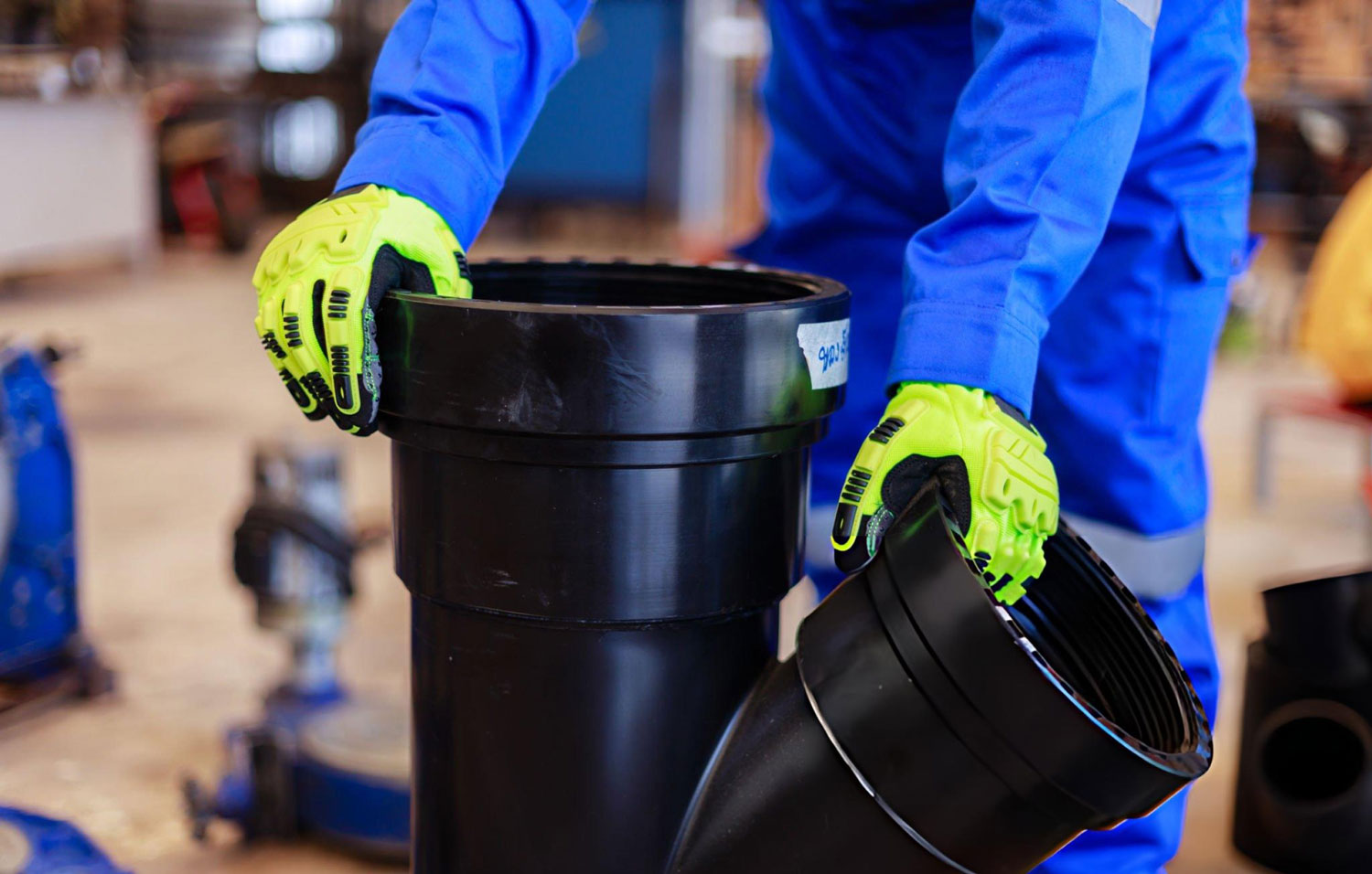

انتخاب میان اتصال پیچی، جوشی و الکتروفیوژن با یک حکم کلی مانند «کدام محکمتر است؟» انجام نمیشود. روش مناسب باید با قطر خارجی و SDR لوله، فشار و دمای طراحی، نوع سیال، فضای کارگاه، امکان قطع جریان، مهارت مجری و الزامات بازرسی هماهنگ باشد. بهترین محصول نیز اگر خارج از محدوده دیتاشیت یا با آمادهسازی ناقص نصب شود، عملکرد قابل اتکایی ندارد.
در اصطلاح رایج بازار، «اتصال جوشی» معمولاً به اتصال اسپایگوتی گفته میشود که با جوش لببهلب به لوله متصل میشود. الکتروفیوژن نیز از نظر فنی یک روش همجوشی حرارتی است، اما بهدلیل تفاوت تجهیزات و فرایند جدا نام برده میشود. خانوادههای محصول را در صفحه اتصالات پلیاتیلن میتوانید ببینید؛ انتخاب نهایی باید بر اساس مشخصات پروژه باشد.
مقایسه سریع اتصال پیچی، جوشی و الکتروفیوژن
| معیار | پیچی یا فشاری | جوش لببهلب | الکتروفیوژن |
|---|---|---|---|
| سازوکار | گیرش مکانیکی، مهره و آببند | گرمکردن سطوح انتهایی و فشردن کنترلشده | گرمشدن المان داخل اتصال با جریان برق |
| کاربرد رایج | انشعاب، خطوط کمقطر و مونتاژ آسان | خطوط اصلی و مسیرهای طولانی | تعمیر، انشعاب و فضای محدود |
| تجهیزات | ابزار مونتاژ محصول | دستگاه جوش، رنده، هیتر و فک | دستگاه، اسکرپر، کلمپ و مواد تمیزکاری |
| حساسیت اصلی | ترتیب قطعات، آببندی و مهار محوری | دما، فشار، زمان، تراش و هممحوری | تراش سطح، پاکیزگی، خشکی، مهار و خنکشدن |
| بازشدن | در بعضی مدلها طبق دیتاشیت | دائمی | دائمی |
| الگوی هزینه | نصب سادهتر در محدوده مجاز محصول | تجهیز بیشتر؛ تکرار اقتصادی در خط طولانی | قطعه و ابزار گرانتر؛ مزیت در تعمیر یا فضای محدود |
| فشار مجاز | طبق رده همان مدل | طبق لوله، اتصال و روش جوش | طبق PN و محدوده SDR همان کد |
اتصال پیچی پلیاتیلن چگونه کار میکند؟

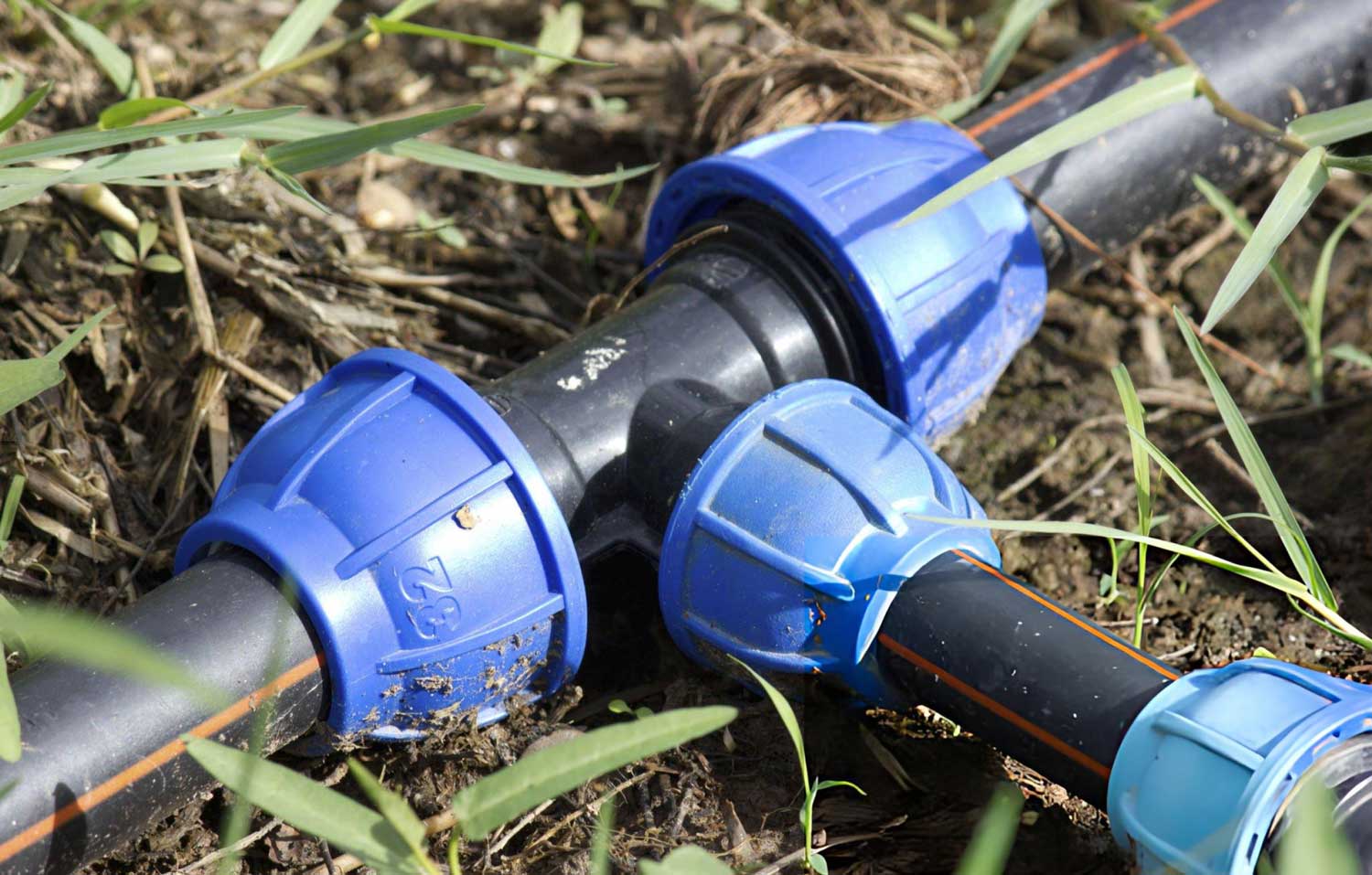

در اتصال Compression، آببندی و گیرش با اجزایی مانند بدنه، مهره، حلقه گیرنده و واشر انجام میشود. این روش هیتر و دستگاه جوش نمیخواهد و در آبیاری، توزیع کمقطر و نقاطی که سرعت مونتاژ مهم است کاربرد زیادی دارد. صفحه اتصالات پیچی پلیاتیلن نمونههای این خانواده را معرفی میکند.
سادگی نسبی نصب به معنی مناسببودن برای هر خط فشار نیست. اتصال باید هم آببندی و هم نیروی محوری ناشی از فشار را مهار کند. یک اتصال مکانیکی که فقط نشتی را میبندد، لزوماً اتصال مهارشده برای سرویس فشار نیست.
- قطر خارجی واقعی لوله را با محدوده اتصال تطبیق دهید.
- PN اتصال نباید از فشار طراحی اصلاحشده کمتر باشد.
- جنس واشر باید با سیال و دما سازگار باشد.
- ترتیب اجزا، عمق ورود لوله و گشتاور را از دستور سازنده بگیرید.
- در اتصال به فلز، شیر یا تجهیز، مهار نیروی محوری را جداگانه بررسی کنید.
- قابلیت بازکردن را فقط وقتی فرض کنید که سازنده مجاز دانسته باشد.
سفتکردن بیش از حد لزوماً آببندی را بهتر نمیکند و ممکن است به بدنه، رزوه یا واشر آسیب بزند.
جوش لببهلب چه زمانی انتخاب مناسبتری است؟

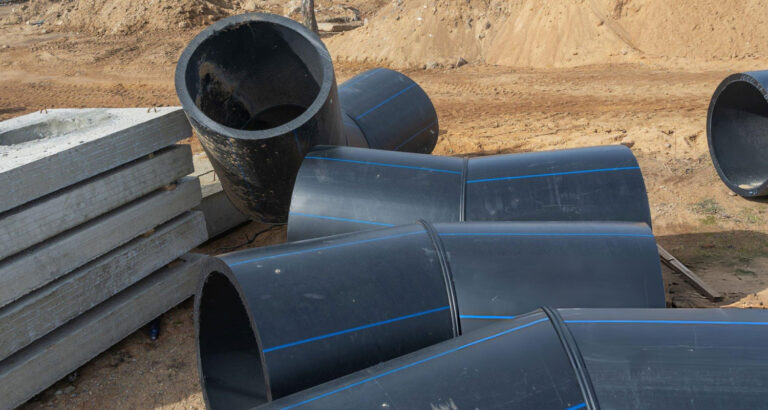

در این روش، انتهای لوله و اتصال اسپایگوت تمیز، تراش و همراستا میشوند؛ سپس با صفحه گرمکن و فشار و زمان کنترلشده به هم میپیوندند. اتصال مستقیم دو شاخه لوله معمولاً کوپلر جدا نمیخواهد؛ بنابراین در مسیر طولانی تعداد قطعات واسط و هزینه مصالح کمتر میشود. زانویی، سهراهی، تبدیل و فلنجاداپتور همچنان قطعه اسپایگوت مناسب میخواهند.
جوش لببهلب زمانی منطقی است که فضای دستگاه و حرکت فکها وجود داشته باشد، تعداد اتصال تکراری زیاد باشد، منبع توان فراهم باشد و دو سر قطعه دقیقاً هممحور شوند. اپراتور باید آموزشدیده و پارامترهای جوش برای ماده و ابعاد معتبر باشند.
سطوح باید خشک و تمیز باشند و جریان آب در محل اتصال وجود نداشته باشد. قطعه تا پایان زمان خنکشدن نباید از فک آزاد یا جابهجا شود. شکل مهره جوش یک کنترل اولیه است، اما جای ثبت پارامترها، اجرای روش معتبر و آزمون مورد نیاز را نمیگیرد.
الکتروفیوژن چه تفاوتی دارد؟

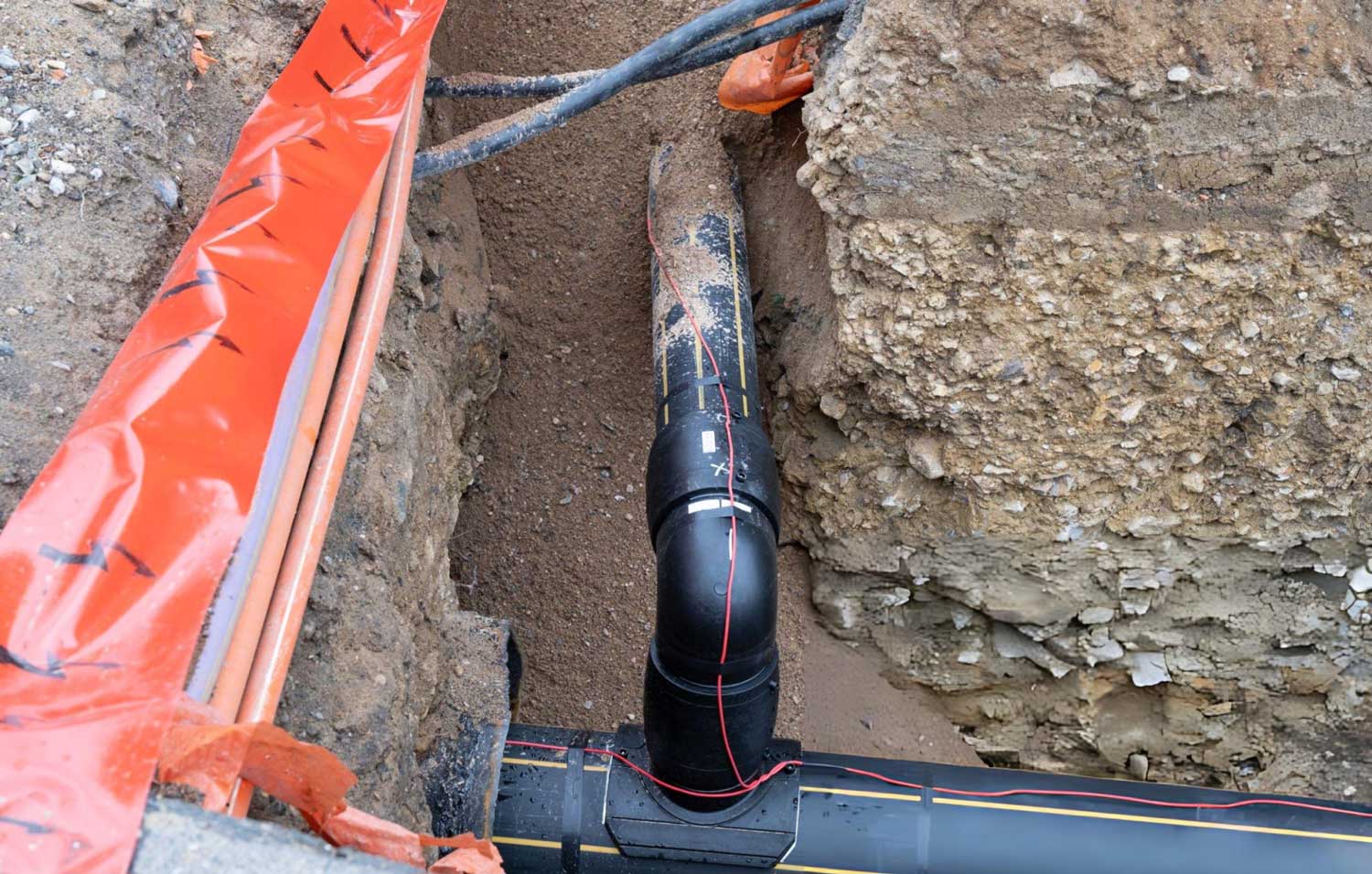

المان حرارتی داخل اتصال الکتروفیوژن قرار دارد. پس از آمادهسازی سطح لوله، جریان برق سطح داخلی اتصال و خارجی لوله را گرم میکند و پس از سردشدن، اتصال شکل میگیرد. مراحل عمومی شامل برش گونیا، علامتگذاری، برداشتن لایه اکسیدشده با اسکرپر مناسب، تمیزکاری، ورود کامل، مهار با کلمپ، اجرای سیکل و رعایت خنکشدن است. صفحه اتصالات الکتروفیوژن انواع این گروه را نشان میدهد.
- برای تعمیر خط ثابت در ترانشه محدود مناسبتر از بعضی روشهاست.
- در نصب سدل یا انشعاب کاربرد ویژه دارد.
- به حرکت محوری زیاد دو سر لوله نیاز ندارد.
- بعضی دستگاهها پارامتر بارکد و گزارش سیکل را ثبت میکنند.
ثبت بارکد خطای آمادهسازی را جبران نمیکند. سطح تراشنخورده، آلودگی، رطوبت، بیضیبودن یا حرکت در زمان خنکشدن میتواند اتصال را معیوب کند. زمان کلمپ، جابهجایی و فشاردهی باید دقیقاً از دستور همان سازنده گرفته شود.
کدام روش فشار بیشتری تحمل میکند؟
از نام روش نمیتوان فشار مجاز را نتیجه گرفت. ماده و رده لوله، PN خود اتصال، SDR یا محدوده سازگار، دما، سیال، فشار گذرا و کیفیت نصب همگی تعیینکنندهاند. راهنمای انتخاب سایز و فشار اتصال این تطبیق را مرحلهبهمرحله توضیح میدهد.
ISO 4427-3 چند خانواده اتصال ذوبی، مکانیکی، فلنجی و ساختنی را در دامنه مشخص پوشش میدهد؛ این پوشش به معنی تحمل خودکار ۲۵ بار برای هر محصول نیست. PN یا PFA همان کد کالا باید جداگانه بررسی شود. در شبکه، ضعیفترین جزء تعیینکننده است؛ اتصال PN10 روی لوله PN16 کل مسیر را PN16 نمیکند.
مقایسه هزینه واقعی اجرا
قیمت یک قطعه تصویر کاملی نمیدهد. هزینه کل شامل اتصال، قطعات جانبی، اجاره یا استهلاک دستگاه، نیروی متخصص، آمادهسازی محل، توقف خط، برق و ابزار، زمان خنکشدن، بازرسی و دوبارهکاری احتمالی است.
- در خط مستقیم و طولانی، لببهلب اغلب از نظر حذف کوپلر و تکرار فرایند مزیت دارد.
- در تعمیر اضطراری داخل ترانشه، الکتروفیوژن گرانتر ممکن است خاکبرداری و زمان توقف را کم کند.
- در خطوط کمقطر، اتصال پیچی دارای رده مناسب میتواند سریعتر و کمهزینهتر باشد.
معیار درست «هزینه اتصال نصبشده، آزموده و تحویلشده» است. جزئیات هزینه در مقاله عوامل قیمت اتصالات پلیاتیلن آمده است.
جدول تصمیم برای انتخاب روش
| وضعیت پروژه | گزینهای که ابتدا بررسی میشود | شرط نهایی |
|---|---|---|
| خط مستقیم و طولانی با فضای کافی | جوش لببهلب | سازگاری ماده و ابعاد و اپراتور واجد صلاحیت |
| تعمیر خط ثابت در ترانشه محدود | الکتروفیوژن | سطح سالم، خشک و قابل تراش و مهار کامل |
| انشعاب یا سدل | الکتروفیوژن یا سدل تأییدشده | تأیید قطر، SDR و فشار |
| لوله کمقطر آبیاری یا توزیع | پیچی | مدل برای فشار و سیال مورد نظر تأیید شده باشد |
| اتصال به شیر یا فلز | فلنجاداپتور یا انتقال مکانیکی | مهار محوری، واشر و استاندارد دو سمت |
| الزام ثبت پارامتر هر اتصال | دستگاه جوش ثبتکننده | شناسه، اپراتور و پروتکل مستندسازی |
چکلیست پیش از سفارش
- کاربرد، سیال، قطر خارجی، گرید و SDR لوله.
- فشار عادی، فشار طراحی شامل گذرا و دامنه دما.
- نوع قطعه؛ کوپلر، زانویی، سهراهی، تبدیل، سدل یا فلنج.
- فضای کار، امکان حرکت دو سر لوله و زمان مجاز قطع خط.
- تجهیزات و مهارت تیم اجرا، استاندارد و نیاز رهگیری.
- تصویر مارکینگ لوله پلیاتیلن و نقشه نقطه اتصال.
پرسش و پاسخ
خیر. هر دو در صورت انتخاب محصول سازگار و اجرای صحیح قابل اتکا هستند. فشار مجاز از دیتاشیت لوله، اتصال و شرایط طراحی تعیین میشود.
فقط اگر همان مدل برای فشار، قطر، سیال و دمای پروژه ردهبندی معتبر داشته باشد و مهار محوری لازم را فراهم کند.
در فرایندهای متعارف بله؛ لایه سطحی با ابزار تأییدشده برداشته و سطح خشک و پاک نگه داشته میشود. دستور اختصاصی سازنده اولویت دارد.
در بسیاری از خطوط مستقیم با فضای مناسب، لببهلب بهدلیل حذف کوپلر میان شاخهها اقتصادیتر است؛ دستگاه و نیروی متخصص نیز باید محاسبه شوند.
خیر. زمان کلمپ، خنکشدن، جابهجایی و اعمال فشار باید مطابق دستور سازنده رعایت شود.
منابع فنی و مبنای تدوین
این مقاله راهنمای انتخاب و استعلام است، نه جایگزین محاسبات طراح پروژه. برای کنترل ادعاهای فنی از منابع مرجع زیر استفاده شده است:
