هیچیک از اتصالات تزریقی، ماشینکاریشده یا ساختنی در همه پروژهها بهترین نیست. تزریق برای تولید تکرارشونده قطعه استاندارد مناسب است؛ ماشینکاری برای بعضی هندسههای خاص یا تیراژ محدود مزیت دارد؛ و ساخت سگمنتی امکان قطر بزرگ، زاویه و ابعاد سفارشی را فراهم میکند. کیفیت واقعی هر سه به طراحی، گرید ماده، ضخامت مؤثر، فشار مجاز، استاندارد و کنترل کیفیت وابسته است.
واژه «دستساز» اصطلاح دقیقی نیست. قطعه ساختهشده از اجزای PE، اگر با نقشه مهندسی، روش جوش معتبر، اپراتور آموزشدیده و کنترل کیفیت تولید شود، «اتصال ساختنی» یا سگمنتی نام مناسبتری دارد. صفحه اتصالات پلیاتیلن نقطه شروع بررسی خانوادههاست؛ دیتاشیت همان کد کالا باید مبنای خرید باشد. برای جزئیات بیشتر، صفحه اتصالات پلیاتیلن دستساز را هم ببینید.
سه روش ساخت چه تفاوتی دارند؟
| روش | فرایند کلی | مزیت اصلی | پرسش کنترلی |
|---|---|---|---|
| تزریقی | تزریق مذاب PE در قالب فلزی | تکرارپذیری و تولید استاندارد در تیراژ | ماده، فرایند قالبگیری و محدوده موجودی چیست؟ |
| ماشینکاری | تراش یا فرز نیمهساخته مناسب | هندسه خاص و تیراژ محدود | حداقل ضخامت، شعاع گوشه و ماده پایه چیست؟ |
| ساختنی یا سگمنتی | برش و جوش اجزای PE | قطر بزرگ و ابعاد سفارشی | روش جوش، تعداد درز و ضریب فشار چیست؟ |
| ترموفرم | شکلدهی کنترلشده قطعه گرم | بعضی فرمها و شعاعهای خاص | دامنه فشار و محصول چگونه تأیید شده است؟ |
PPI در راهنمای ساخت، تزریقی، ساختنی و ترموفرم را معرفی میکند. ماشینکاری در همه استانداردها خانواده مستقل نیست، اما برای بعضی قطعات PE100 و نیمهساختههای تأییدشده بهکار میرود. عنوان روش باید همراه با ماده، نقشه، فشار و کد محصول خوانده شود.
اتصال تزریقی چگونه تولید میشود؟
در قالبگیری تزریقی، compound ذوب و با فشار وارد قالب میشود؛ پس از سردشدن، قطعه شکل نهایی میگیرد. زانویی، سهراهی، تبدیل، کپ و فلنجاداپتور میتوانند تزریقی باشند. مقاله موجود اتصالات تزریقی پلیاتیلن جزئیات این گروه را تکمیل میکند.
- تکرارپذیری مناسب ابعاد در تولید سری.
- امکان شکلدهی هندسه پیچیده در قالب.
- کاهش عملیات مونتاژ بدنه در بسیاری از قطعات.
- امکان کنترل آماری وزن، ابعاد و سیکل تولید.
- اقتصادیشدن با تیراژ کافی.
یکپارچهبودن بدنه تضمین کیفیت نیست. طراحی قالب، توزیع ماده، دما و فشار تزریق، خنکشدن، گرید compound و آزمون محصول بر نتیجه اثر دارند. قطعه نامرغوب میتواند تغییر شکل، حفره، تنش باقیمانده یا ابعاد خارج از تلرانس داشته باشد. همچنین حد قطر ثابت و همیشگی برای تزریق وجود ندارد؛ موجودی و توان سازنده باید از کاتالوگ روز خوانده شود.
اتصال ماشینکاریشده چیست؟
در این روش، هندسه نهایی با تراش، فرز یا CNC از میله توپر، میله توخالی یا نیمهساخته مناسب تولید میشود. ماشینکاری وقتی مفید است که هندسه خارج از قالب، تعداد کم، شیار یا جزئیات دقیق، یا قطعه انتقالی خاص لازم باشد.
ظاهر صاف CNC برای ارزیابی کافی نیست. خریدار باید ماده پایه، حداقل ضخامت باقیمانده، طراحی گوشهها، تمرکز تنش، PN، دامنه دما و گزارش آزمون را بداند. برداشت بیش از حد ماده سطح مقطع مؤثر را کم میکند و گوشه تیز یا رزوه نامناسب میتواند تمرکز تنش بسازد.
ماشینکاری نه نشانه قطعی کیفیت بالاتر است و نه پایینتر؛ نقشه، ماده قابل ردیابی، ضخامت مؤثر و رده فشار محصول نهایی تعیینکنندهاند.
اتصال ساختنی یا سگمنتی چگونه تولید میشود؟

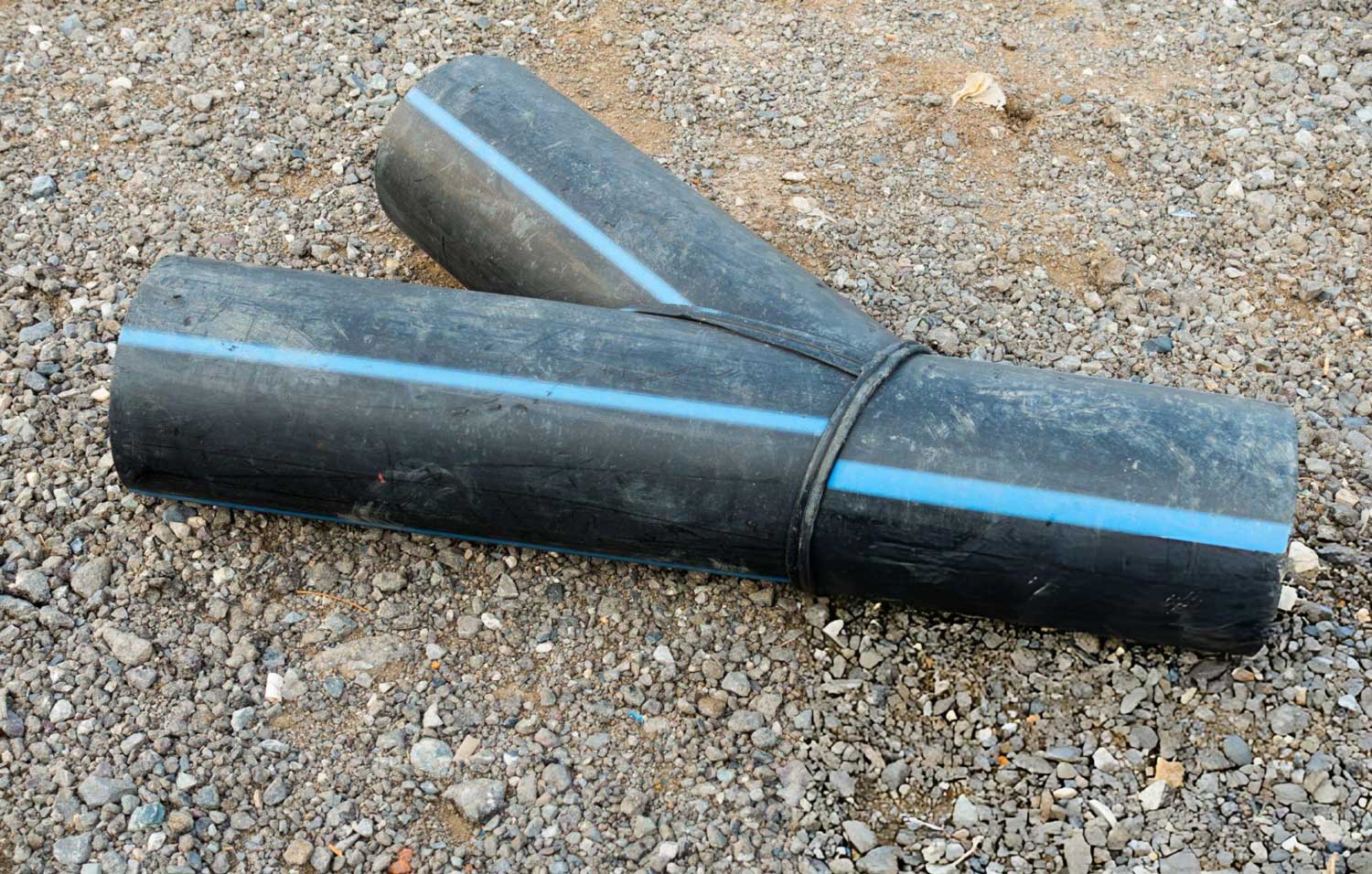

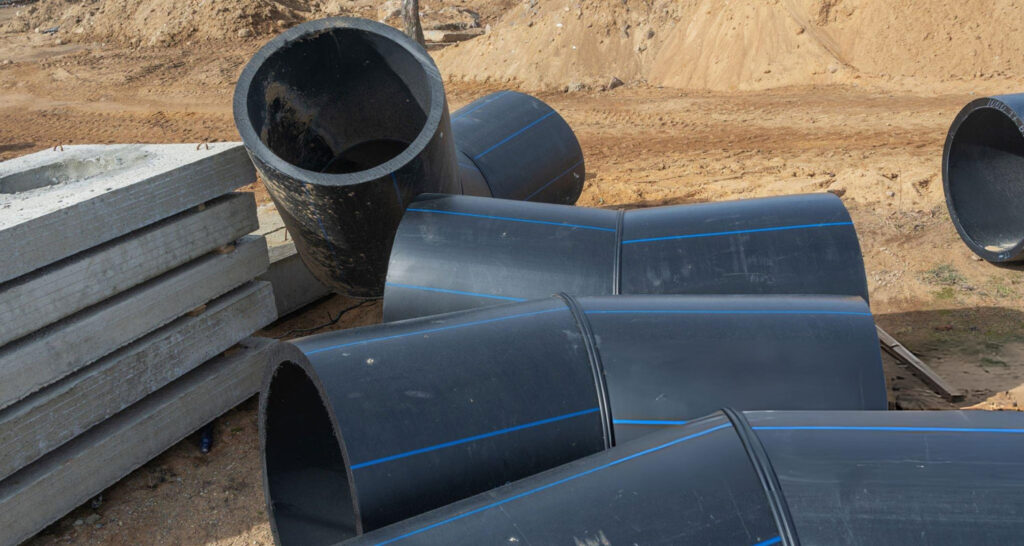

در روش ساختنی، اجزایی از لوله، ورق یا شکل مناسب PE برش میخورند و با جوش کنترلشده به هندسه نهایی تبدیل میشوند. زانویی سگمنتی، سهراهی، تبدیل و قطعات بزرگقطر نمونههای رایجاند. این روش قالب اختصاصی نمیخواهد و برای زاویه یا طول سفارشی انعطاف زیادی دارد.
- گرید و مشخصات قطعات پایه باید قابل ردیابی باشد.
- دقت برش، همراستایی و پارامتر جوش ثبت شود.
- اپراتور، تعداد و محل درزها و کنترل ابعادی مستند باشند.
- فشار مجاز محصول نهایی و هر ضریب کاهش صریحاً اعلام شود.
بعضی اتصالات ساختنی فشار مجاز پایینتری از لوله پایه دارند، اما هیچ ضریب واحدی برای همه محصولات وجود ندارد. نتیجهگیری «چون از لوله SDR11 ساخته شده، اتصال نیز PN16 است» معتبر نیست؛ دیتاشیت اتصال نهایی باید فشار را اعلام کند.
آیا اتصال تزریقی همیشه بهتر است؟
خیر. برای زانویی استاندارد و پرتکرار، تزریقی معتبر میتواند ساده و مناسب باشد. در قطر بسیار بزرگ یا زاویه غیراستاندارد، ساختنی مهندسیشده ممکن است تنها راه عملی باشد. برای قطعه انتقالی خاص نیز ماشینکاری میتواند دقیقتر و اقتصادیتر از ساخت قالب شود.
| معیار | پرسش خریدار |
|---|---|
| ماده | گرید و منبع compound یا نیمهساخته چیست؟ |
| ابعاد | قطر، ضخامت و طول انتهای جوش با لوله سازگار است؟ |
| فشار | PN یا PFA محصول نهایی در دمای مرجع چقدر است؟ |
| استاندارد | محصول بر اساس کدام استاندارد تولید و آزمون شده؟ |
| روش اتصال | لببهلب، الکتروفیوژن، فلنج یا روش دیگری لازم است؟ |
| رهگیری | شماره بچ، کد محصول و مدارک ماده وجود دارد؟ |
| کیفیت جوش | برای ساختنی، روش و صلاحیت اپراتور مستند است؟ |
| کاربرد و دما | فشار برای چه سیال و دمایی معتبر است؟ |
نقش استاندارد و دیتاشیت
ISO 4427-3 در دامنه خود چند نوع اتصال ذوبی، مکانیکی و ساختنی را پوشش میدهد؛ اما نام روش ساخت بهتنهایی مبنای انتخاب نیست. استناد به استاندارد باید با شماره و ویرایش، کد کالا، گرید، ابعاد، فشار مجاز، گزارش آزمون و دستور نصب تکمیل شود. عبارت کلی «استاندارد است» برای تصمیم مهندسی کافی نیست.
فشار و روش اتصال را با راهنمای تطابق DN، SDR و PN و نحوه اتصال را با مقایسه پیچی، جوشی و الکتروفیوژن کنترل کنید.
جدول انتخاب بر اساس نیاز پروژه
| نیاز | روش قابل بررسی | دلیل و شرط |
|---|---|---|
| زانویی یا سهراهی استاندارد پرتکرار | تزریقی | موجودی استاندارد و تکرارپذیری؛ با دیتاشیت معتبر |
| قطر بزرگ یا زاویه سفارشی | ساختنی | انعطاف هندسه؛ با فشار نهایی و جوش مستند |
| قطعه خاص با تیراژ محدود | ماشینکاری | حذف هزینه قالب؛ با کنترل ضخامت و ماده |
| فشار بالا یا سرویس حساس | هر سه ممکناند | روش ساخت بهتنهایی تعیینکننده نیست |
| محدودیت زمان تحویل | وابسته به موجودی و ظرفیت | محصول انباری و برنامه ساخت مقایسه شوند |
| فضای نصب محدود | هندسه و طول نصب مقدم است | ممکن است طول اتصال مهمتر از روش ساخت باشد |
چگونه کیفیت را پیش از خرید کنترل کنیم؟
- دیتاشیت رسمی همان کد کالا و نقشه ابعادی را بگیرید.
- نام و گرید ماده یا نیمهساخته را کنترل کنید.
- قطر، طول انتهای جوش، SDR یا محدوده سازگاری را تطبیق دهید.
- PN برای سیال و دمای پروژه را صریح بخواهید.
- استاندارد، شماره بچ و مدارک رهگیری را بررسی کنید.
- برای ساختنی، روش جوش و ضریب فشار محصول نهایی را دریافت کنید.
- مشخصات را با مارکینگ لوله پلیاتیلن مقایسه کنید.
پرسش و پاسخ
بدنه بسیاری از محصولات در یک سیکل قالبگیری میشود، اما ساختار و اجزای مونتاژی باید از دیتاشیت خوانده شود. بدون درز بودن بهتنهایی تضمین فشار نیست.
اگر منظور اتصال ساختنی مهندسیشده است، فقط با فشار مجاز محصول نهایی، روش جوش، ضریب طراحی و کنترل کیفیت مشخص قابل انتخاب است.
ممکن است از میله توپر، توخالی یا نیمهساخته مناسب PE باشد؛ گرید، روش تولید و رهگیری ماده باید در مدارک موجود باشد.
خیر. قطر، وزن، درزها، زمان ساخت، آزمون، تیراژ و هندسه تعیینکنندهاند؛ برای محصول پرتعداد تزریق و برای قطعه خاص ماشینکاری یا ساختنی ممکن است اقتصادیتر شود.
خیر. ابعاد، PN، SDR، ماده، استاندارد، کد رهگیری و مدارک آزمون باید بررسی شوند.
منابع فنی و مبنای تدوین
این مقاله راهنمای انتخاب و استعلام است، نه جایگزین محاسبات طراح پروژه. برای کنترل ادعاهای فنی از منابع مرجع زیر استفاده شده است:
