انتخاب سایز و فشار اتصال پلیاتیلن با علامتهای DN، SDR و PN آغاز میشود، اما به آنها ختم نمیشود. اتصال باید از نظر قطر خارجی، ماده، ضخامت یا محدوده SDR، فشار مجاز، دمای کار، نوع سیال و روش نصب با لوله هماهنگ باشد. سفارش صرفاً با عبارت «اتصال ۱۱۰ فشار ۱۶» میتواند سیستم اندازهگذاری، نوع اتصال یا فشار واقعی را مبهم بگذارد.
قاعده عملی این است: مشخصات واقعی خط را از مارکینگ و نقشه استخراج کنید، سپس کد محصولی را بیابید که دیتاشیت آن همه شرایط را پوشش میدهد. صفحه اتصالات پلیاتیلن برای شناخت خانوادهها مناسب است؛ تأیید نهایی باید روی همان کد کالا انجام شود.
DN، d و قطر خارجی چه تفاوتی دارند؟
در سامانه متریک PE، d یا dn معمولاً قطر خارجی اسمی لوله یا انتهای اتصال بر حسب میلیمتر است. لولهای که در بازار «۱۱۰» نامیده میشود معمولاً OD برابر ۱۱۰ میلیمتر دارد. اما DN در بعضی کاتالوگها سایز اسمی سامانه است و الزاماً با قطر خارجی یکسان نیست.
برای جلوگیری از اشتباه بنویسید: OD یا d = 160 mm، ماده PE100، SDR11، روش اتصال و فشار و دمای طراحی. در تبدیل، هر دو قطر مانند d160 × d110 ذکر شوند.
اندازه را از مارکینگ لوله پلیاتیلن بخوانید. تبدیل اینچی بازاری یا مقایسه با DN فلزی بدون نقشه و اندازه واقعی میتواند قطعه ناسازگار ایجاد کند.
SDR چه چیزی را نشان میدهد؟
SDR = قطر خارجی اسمی ÷ ضخامت اسمی دیوارهبرای قطر و ماده یکسان، SDR کمتر یعنی دیواره ضخیمتر. بااینحال SDR بهتنهایی فشار را تعیین نمیکند؛ گرید ماده، ضریب طراحی، دما و کاربرد نیز مهماند. در یک نمونه متداول آب و PE100 در ۲۰ درجه، SDR11 با PN16 و SDR17 با PN10 دیده میشود، اما این تطابق نباید بدون دیتاشیت به همه محصولات تعمیم داده شود.
اتصال اسپایگوت ممکن است SDR یا ضخامت انتهایی مشخص داشته باشد. کوپلر الکتروفیوژن نیز ممکن است برای بازهای از SDRها تأیید شود؛ بنابراین الزاماً یک عدد منفرد برابر با SDR لوله روی آن نوشته نمیشود. مفهوم پایه را در مقاله SDR لوله پلیاتیلن بهطور کامل توضیح دادهایم.
PN چیست و چه چیزی نیست؟
PN نام رده فشار محصول است و باید همراه با ماده، سیال و دمای مرجع خوانده شود. عبارت PN16 بدون دانستن کاربرد و مبنای اعلام کامل نیست. همچنین PN جایگزین فشار طراحی نیست؛ فشار پایدار، هد استاتیک، فشار پمپ، ضربه قوچ، خلأ، دما، عمر طراحی و هر ضریب کاهش باید محاسبه شوند.
اگر فشار عادی ۱۰ بار است، انتخاب خودکار PN10 امن نیست؛ فشار طراحی ممکن است در توقف پمپ یا بستهشدن شیر بیشتر شود. در خط چندجزئی نیز پایینترین رده میان لوله، اتصال، فلنج، واشر، شیر و تجهیزات مبنای ظرفیت کل است.
رابطه مفهومی PE100، SDR و PN
P (bar) = 20 × MRS ÷ [C × (SDR − 1)]برای PE100 با MRS برابر ۱۰ مگاپاسکال و C متداول ۱٫۲۵، محاسبه نظری SDR11 به ۱۶ بار و SDR17 به ۱۰ بار میرسد. این فرمول برای فهم رابطه مفید است، نه مجوز انتخاب محصول. اتصال ساختنی ممکن است ضریب کاهش داشته باشد؛ دمای بالاتر فشار مجاز را کم کند؛ و کاربرد گاز ضوابط دیگری داشته باشد.
مراحل انتخاب سایز و فشار اتصال
- کاربرد و سیال را تعیین کنید. آب شرب، آبیاری، فاضلاب فشار، گاز و سیال صنعتی الزامات یکسانی ندارند.
- قطر خارجی واقعی را بخوانید. OD را از مارکینگ یا اندازهگیری معتبر بگیرید؛ در کوپلر، تطابق فیزیکی حیاتی است.
- گرید ماده را ثبت کنید. PE80 یا PE100 را از رنگ تشخیص ندهید؛ مارکینگ و مدارک مبنا هستند.
- SDR لوله را بنویسید. ضخامت، قطر داخلی و سازگاری بعضی اتصالات به آن وابسته است.
- فشار طراحی را محاسبه کنید. بیشترین فشار شامل حالت گذرا و اختلاف ارتفاع را لحاظ کنید.
- دما را وارد کنید. فشار کاتالوگ غالباً برای دمای مرجع است و ممکن است ضریب کاهش بخواهد.
- روش اتصال را تعیین کنید. اسپایگوت، الکتروفیوژن، پیچی، فلنج یا اتصال انتقالی شرایط متفاوت دارند.
- PN خود اتصال را کنترل کنید. PN لوله خودکار به اتصال ساختنی یا انتقالی منتقل نمیشود.
- طول نصب را ببینید. طول کل، انتهای اسپایگوت، عمق ورود و شعاع زانویی بر اجرا اثر دارند.
- کد محصول را در سفارش درج کنید. کد، استاندارد، ماده، OD، SDR، PN و تعداد را بنویسید.
جدول تطبیق اطلاعات
| مشخصه | منبع اطلاعات | دلیل اهمیت |
|---|---|---|
| d یا OD | مارکینگ لوله و دیتاشیت | تطابق فیزیکی |
| DN | نقشه و کاتالوگ سازنده | جلوگیری از اشتباه سایز اسمی و خارجی |
| SDR | مارکینگ لوله | ضخامت، فشار و سازگاری |
| PN/PFA | دیتاشیت همان کد اتصال | فشار مجاز خود قطعه |
| ماده | مارکینگ و گواهی | فشار، جوشپذیری و کاربرد |
| دما | شرایط فرایند | اعمال ضریب کاهش فشار |
| سیال | طراحی پروژه | سازگاری PE و آببند |
| روش اتصال | نقشه اجرایی | انتخاب انتهای اسپایگوت، کوپلر یا فلنج |
| استاندارد | مشخصات قرارداد | پذیرش، آزمون و مدارک |
مثال انتخاب
فرض کنید خط آب OD160، ماده PE100، SDR11، دمای مرجع ۲۰ درجه و بیشترین فشار طراحی ۱۳ بار دارد و زانویی لببهلب لازم است. در بررسی اولیه باید زانویی d160 با انتهای مناسب PE100 SDR11 و فشار مجاز حداقل ۱۳ بار جستوجو شود. محصول PN16 میتواند نامزد باشد، اما استاندارد، ضریب فشار اتصال، ابعاد انتها و دستور جوش هنوز باید تأیید شوند.
اگر زانویی ساختنی باشد، نمیتوان فقط از SDR قطعات پایه نتیجه گرفت PN16 است. اگر دما بالاتر باشد، مقدار کاتالوگ ۲۰ درجه نیز بدون ضریب کاهش قابل استفاده مستقیم نیست. برای انتخاب خود روش، مقاله مقایسه اتصال پیچی، جوشی و الکتروفیوژن را ببینید.

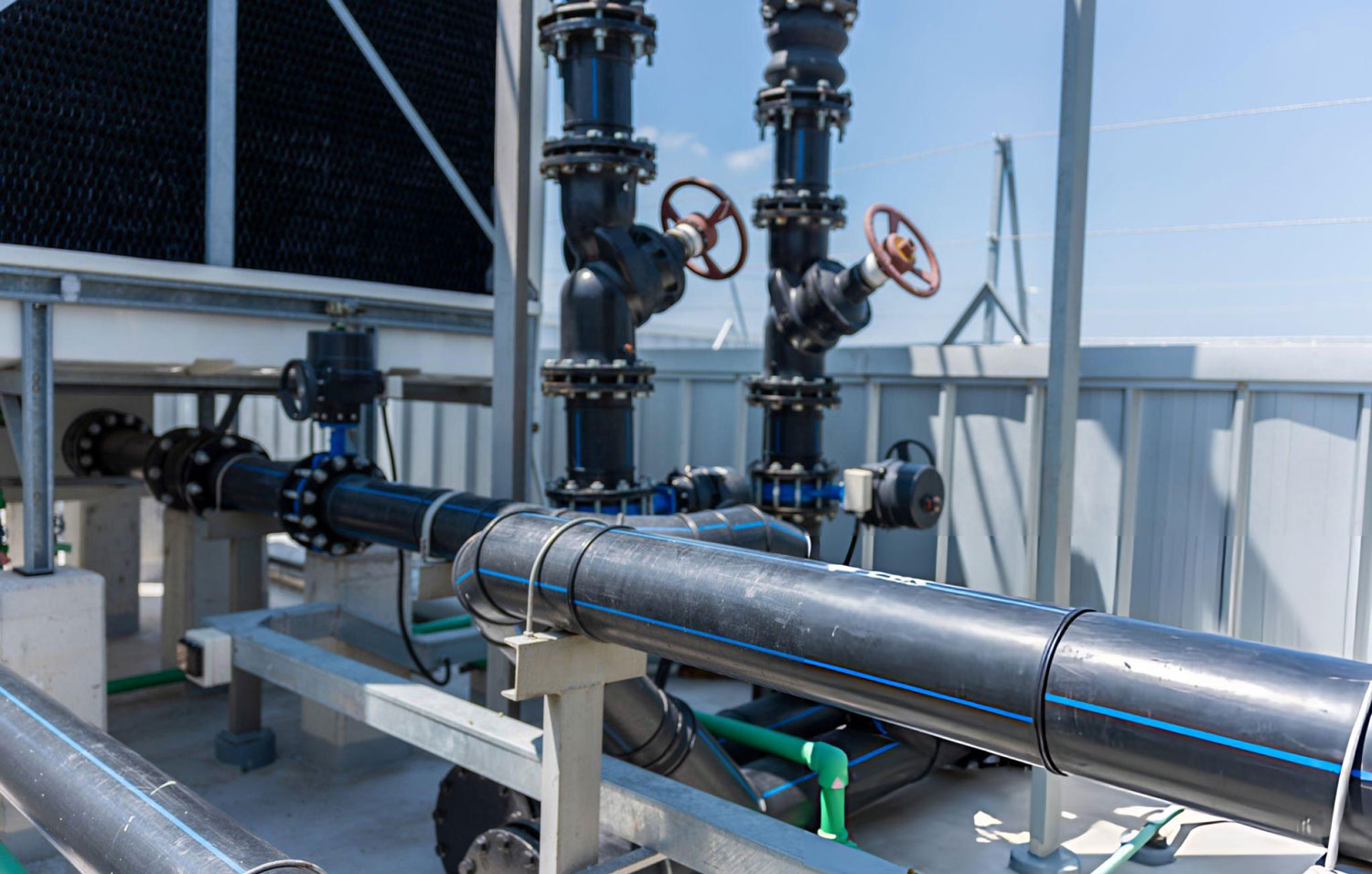

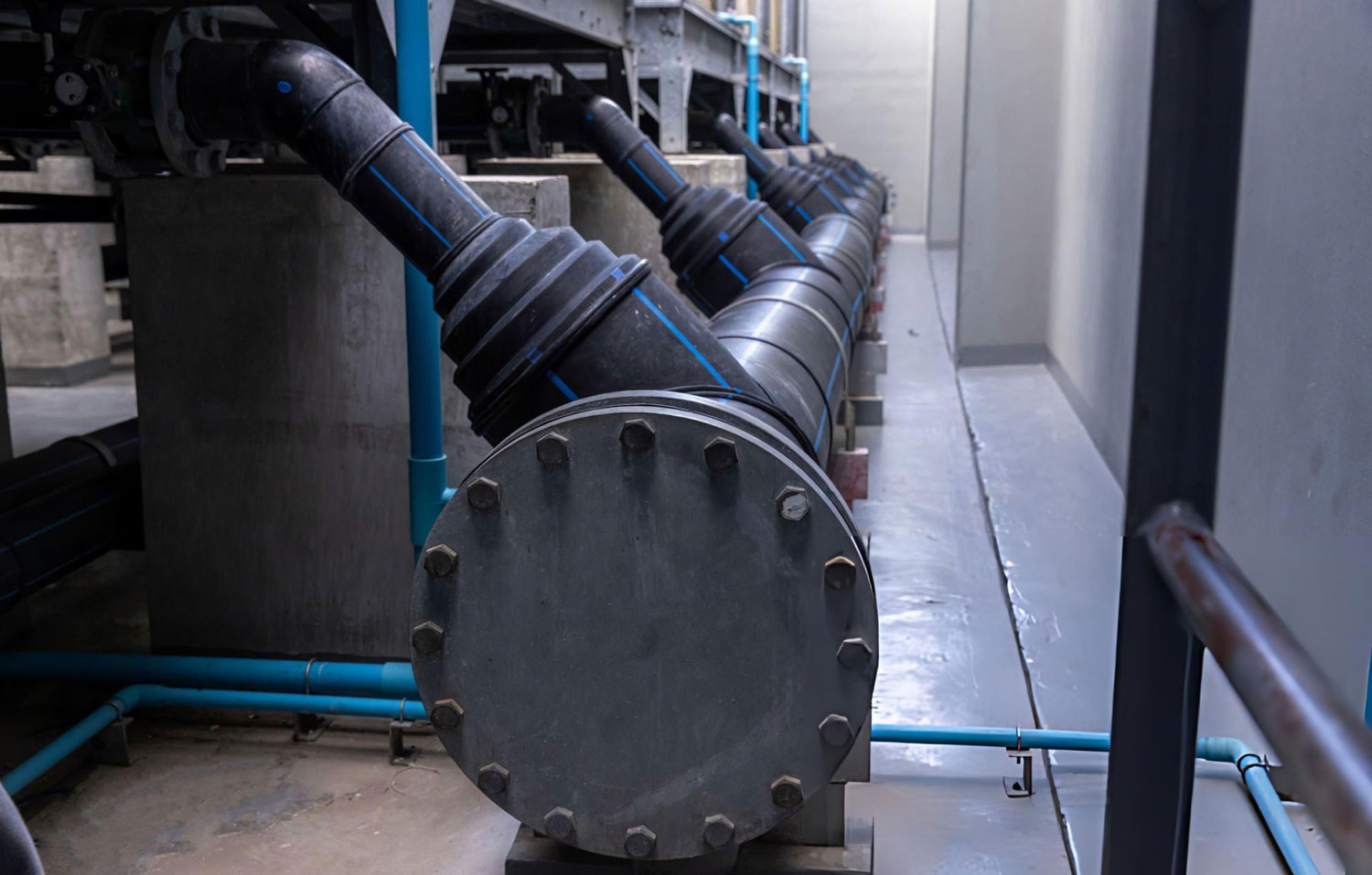

تطابق فلنج و تجهیزات
در اتصال فلنجی، فقط DN کافی نیست. قطر و SDR لوله، فلنجاداپتور یا stub end، رینگ پشتیبان، الگوی سوراخکاری، کلاس فلنج مقابل، واشر، پیچ و گشتاور باید سازگار باشند. راهنمای اتصال لوله PE به فلز، شیر و پمپ این نقطه انتقال را جداگانه بررسی میکند.
اشتباهات رایج
- یکسان فرضکردن DN و قطر خارجی یا سفارش فقط با «سایز ۱۱۰».
- فرض PN16 برای همه اتصالات متصل به لوله PN16.
- نادیدهگرفتن ضربه قوچ و کاهش فشار در دمای بالاتر.
- انتخاب کوپلر الکتروفیوژن بدون کنترل محدوده SDR.
- جوش قطعات بدون بررسی سازگاری ماده و ضخامت انتها.
- انتخاب فلنج بدون کنترل الگوی سوراخکاری و کلاس سمت فلزی.
- اتکا به جدول عمومی اینترنت بهجای دیتاشیت همان کد محصول.
فرم پیشنهادی استعلام
در درخواست خود نوع قطعه، کاربرد و سیال، OD هر ورودی و خروجی، گرید ماده، SDR، فشار عادی و بیشترین فشار طراحی، دما، روش اتصال، استاندارد و تعداد را ذکر کنید. تصویر مارکینگ لوله و نقشه نقطه اتصال نیز خطای تطبیق را بهطور محسوسی کم میکند.
پس از تکمیل مشخصات، عوامل تجاری را با راهنمای قیمت اتصالات پلیاتیلن مقایسه کنید؛ دو پیشفاکتور فقط وقتی همارزند که کد فنی آنها همارز باشد.
پرسش و پاسخ
نه در همه کاتالوگها. در بازار PE عدد ۱۱۰ غالباً OD است، اما DN میتواند سایز اسمی متفاوتی باشد؛ d یا OD بر حسب میلیمتر را صریح بنویسید.
SDR کمتر یعنی دیواره ضخیمتر، نه بهتر بودن مطلق. وزن و هزینه بیشتر و قطر داخلی کمتر دارد و باید مطابق فشار و طراحی انتخاب شود.
این تطابق برای بسیاری از سامانههای آب در ۲۰ درجه رایج است، اما استاندارد، دما، محصول و کاربرد باید کنترل شوند.
ممکن است از نظر ابعاد سازگار باشد، اما ظرفیت خط از ضعیفترین جزء بیشتر نمیشود؛ اتصال PN16 لوله PN10 را به PN16 تبدیل نمیکند.
لوله باید داخل محدوده SDR تأییدشده همان کوپلر باشد. بعضی کدها چند SDR را پوشش میدهند؛ دیتاشیت مرجع است.
منابع فنی و مبنای تدوین
این مقاله راهنمای انتخاب و استعلام است، نه جایگزین محاسبات طراح پروژه. برای کنترل ادعاهای فنی از منابع مرجع زیر استفاده شده است:
