لوله پلیاتیلن را نباید با یک تبدیل بداهه به لوله فلزی، شیر یا پمپ وصل کرد. نقطه گذار باید هم آببندی و هم نیروهای محوری، وزن تجهیز، لرزش، اختلاف جنس، الگوی فلنج و فشار گذرا را مدیریت کند. راهکار رایج میتواند فلنجاداپتور PE همراه رینگ پشتیبان، اتصال انتقالی مکانیکی مهارشده یا قطعه رزوهای اختصاصی باشد؛ انتخاب به قطر، فشار، سیال و امکان بازکردن بستگی دارد.
برای شناخت گزینهها ابتدا صفحه اتصالات پلیاتیلن و مشخصات لوله پلیاتیلن را کنار هم بگذارید. هیچ اتصال انتقالی نباید فقط از روی نام «۲ اینچ» یا «DN100» سفارش داده شود؛ ابعاد و استاندارد هر دو سمت باید صریح باشند.
سه روش اصلی اتصال PE به فلز یا تجهیزات
| روش | کاربرد متداول | کنترلهای کلیدی |
|---|---|---|
| فلنجاداپتور یا stub end + رینگ پشتیبان | شیر فلنجی، پمپ، لوله فلزی و نقاط بازشدنی | OD و SDR سمت PE، DN و drilling سمت فلز، PN، واشر و پیچ |
| اتصال انتقالی مکانیکی مهارشده | تعمیر، لوله موجود یا جنسهای متفاوت | دامنه OD دو سمت، مهار محوری، insert، آببند و فشار |
| آداپتور رزوهای اختصاصی | قطرهای کوچک و تجهیزات رزوهای در محدوده محصول | نوع و سایز رزوه، PN، گشتاور، آببند و تکیهگاه |
بدنه خود لوله PE را رزوه نکنید مگر محصول و روش مشخصی صراحتاً برای آن طراحی و تأیید شده باشد. معمولاً رزوه روی اینسرت یا بخش فلزی/پلیمری تقویتشده اتصال انتقالی قرار دارد.

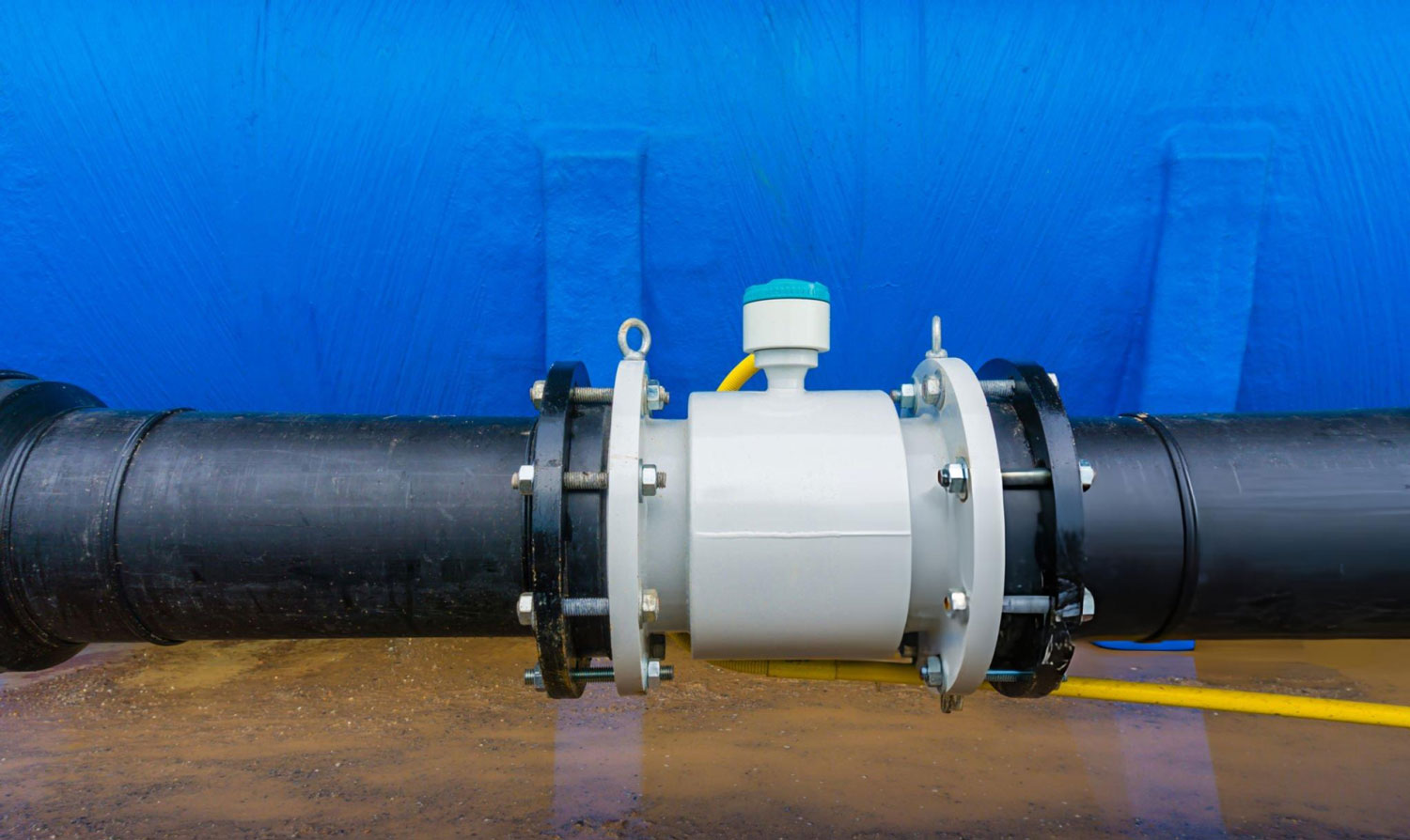

روش فلنجی؛ رایجترین گذار بازشدنی
در سمت PE، فلنجاداپتور یا stub end با جوش لببهلب یا روش تأییدشده به لوله متصل میشود. رینگ پشتیبان پشت شانه آن قرار میگیرد و به فلنج شیر، پمپ یا لوله فلزی پیچ میشود. صفحه اتصالات پلیاتیلن فلنجدار نمونههای این خانواده را معرفی میکند.
فلنجاداپتور PE، رینگ پشتیبان، واشر و پیچ یک مجموعهاند. رینگ باید الگوی سوراخکاری و کلاس فلنج مقابل را پوشش دهد؛ واشر با سیال و طراحی سطح فلنج سازگار باشد؛ و پیچها طول و جنس مناسب داشته باشند. یکسانبودن DN بهتنهایی تضمین نمیکند drilling، تعداد سوراخ یا قطر دایره پیچ یکسان است.
- OD، SDR و گرید لوله را با انتهای قابل جوش فلنجاداپتور تطبیق دهید.
- PN فلنجاداپتور، رینگ، واشر و فلنج مقابل را جداگانه کنترل کنید.
- کلاس و استاندارد سوراخکاری سمت فلزی را از نقشه یا پلاک تجهیز بخوانید.
- واشر را بر اساس سیال، دما و توصیه سازندگان دو سمت انتخاب کنید.
- وزن شیر یا پمپ را روی لوله PE آویزان نکنید؛ تجهیز و لوله تکیهگاه مستقل میخواهند.
مراحل نصب مجموعه فلنجی
- دو سمت را بیفشار، تمیز و هممحور کنید؛ از پیچ برای کشیدن فلنجهای کج به سمت هم استفاده نکنید.
- رینگ پشتیبان را پیش از جوش در جهت درست قرار دهید و فلنجاداپتور را با روش تأییدشده جوش دهید.
- پس از خنکشدن کامل، سطوح آببندی را بازبینی و واشر سازگار را مرکز کنید.
- پیچها را با دست ببندید و سپس به الگوی ضربدری و در چند مرحله یکنواخت سفت کنید.
- گشتاور نهایی، روانکار پیچ و نیاز به بازبینی را از دستور سازنده مجموعه بگیرید؛ عدد عمومی برای همه فلنجها وجود ندارد.
- تکیهگاه، مهار و آزادی حرکتی طراحیشده را پیش از فشاردهی کنترل کنید.
سفتکردن بیش از حد میتواند شانه PE، واشر یا پیچ را بیشازحد بارگذاری کند؛ سفتکردن کم نیز نشتی میدهد. خزش و آرامش تنش پلیمر سبب میشود دستور بعضی سازندگان بازبینی گشتاور را الزام کند. فقط همان دستور محصول و مشخصات پروژه ملاک است.
اتصال انتقالی مکانیکی چه زمانی مناسب است؟
کوپلینگ یا رابط انتقالی مکانیکی میتواند برای اتصال لوله موجود، تعمیر یا جایی که جوش ممکن نیست مفید باشد. بعضی مدلها دو قطر خارجی یا دو جنس متفاوت را پوشش میدهند. اما «آببند بودن» به معنی «مهارشده بودن» نیست؛ مدل باید نیروی محوری سرویس فشار را مهار کند یا سامانه مهار خارجی طراحی شود.
- دامنه OD مجاز هر سمت را با اندازه واقعی کنترل کنید.
- نیاز به insert یا stiffener داخل لوله PE را از دیتاشیت بخوانید.
- آببند را با سیال و دما تطبیق دهید.
- PN، خلأ مجاز و محدودیت حرکت یا انحراف زاویهای را بررسی کنید.
- سطح لوله فلزی را از نظر خوردگی، بیضیشدن و زبری محل آببندی ارزیابی کنید.
اتصال رزوهای؛ فقط در محدوده محصول
برای برخی قطرهای کوچک میتوان از آداپتور نر یا ماده، اتصال پیچی دارای رزوه یا انتقال فلز–PE استفاده کرد. نوع رزوه مانند BSP یا NPT، قطر، مخروطی یا موازیبودن و روش آببندی باید یکسان باشد. ترکیب رزوههای متفاوت ممکن است چند دور بسته شود ولی آببندی یا استحکام قابل اتکا نداشته باشد.
آچار باید روی قسمت تعیینشده اتصال قرار گیرد و گشتاور طبق سازنده باشد. استفاده افراطی از نوار یا خمیر، اعمال گشتاور بالا و بار جانبی شیر میتواند اتصال را آسیب بزند. شیر رزوهای سنگین باید تکیهگاه داشته باشد و وزن آن بر آداپتور PE نیفتد.

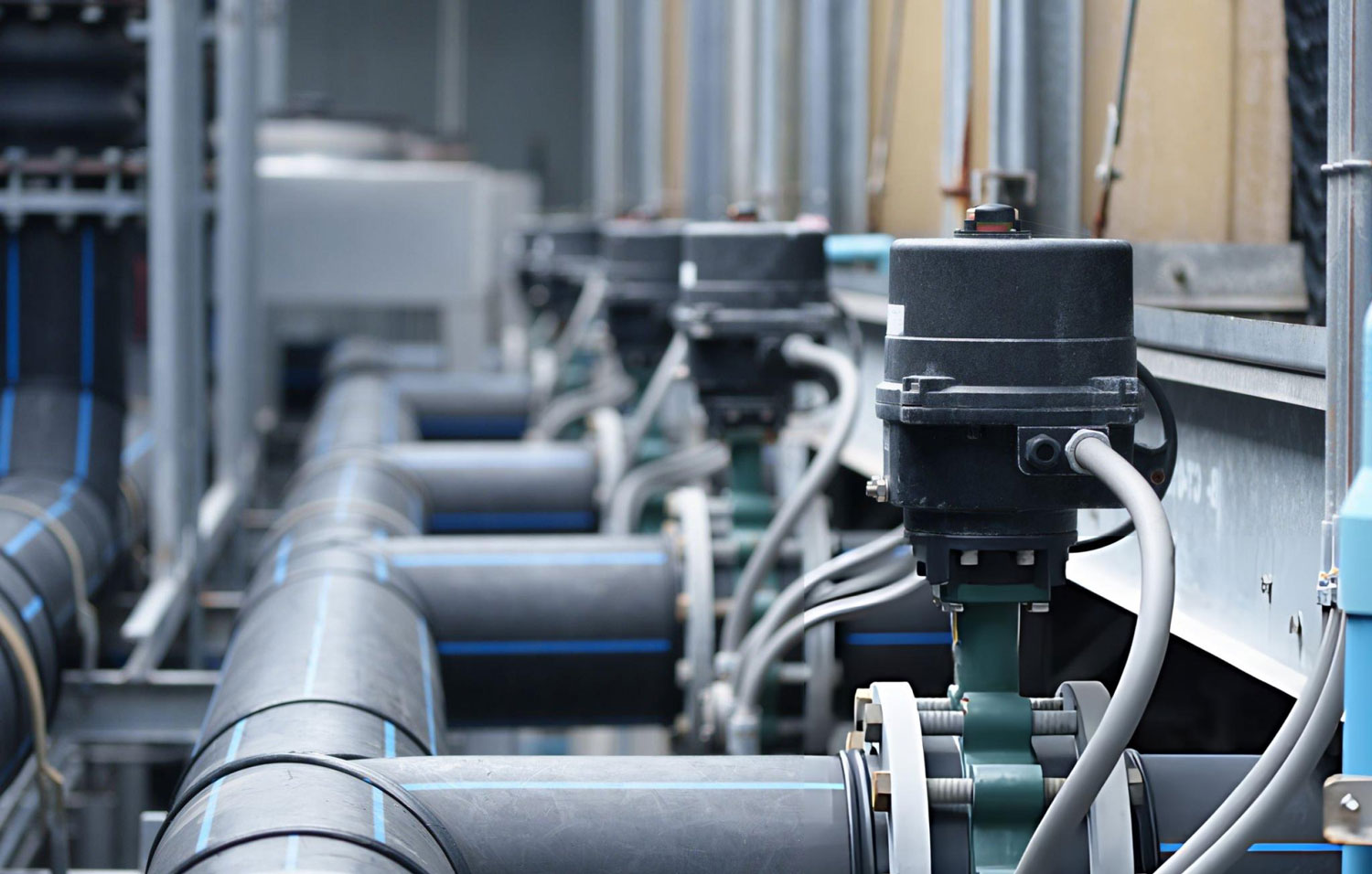

اتصال لوله پلیاتیلن به شیرآلات
پیش از انتخاب اتصال، نوع انتهای شیر، DN، کلاس فشار، طول face-to-face، جنس بدنه، وضعیت عملگر و نیاز تعمیر را بررسی کنید. شیر فلنجی معمولاً با مجموعه فلنجاداپتور استفاده میشود؛ شیر رزوهای کوچک میتواند آداپتور اختصاصی بخواهد. در هر دو حالت، فشار ضربهای هنگام باز و بستهشدن مهم است.
شیر و عملگر باید روی پایه یا سازه مناسب مهار شوند. انعطاف لوله PE مجوز واردکردن وزن، گشتاور عملگر یا نیروی نامتوازن به اتصال نیست. راهنمای انتخاب سایز و فشار اتصال برای تطبیق DN، OD و PN مفید است.
اتصال به پمپ؛ فقط فلنج کافی نیست
نازل مکش و دهش پمپ معمولاً فلنجی است، اما طراحی نقطه اتصال باید بار نازل، همراستایی، لرزش، تغییر دما، ضربه قوچ و تعمیرپذیری را پوشش دهد. لوله نباید برای رسیدن به فلنج پمپ تحت کشش یا خمش اجباری قرار گیرد و وزن خط یا شیر روی پوسته پمپ منتقل شود.
- پمپ، شیرها و لوله در نزدیکی نازلها تکیهگاه طراحیشده داشته باشند.
- پیش از بستن پیچها، فلنجها بدون نیروی اجباری هممحور باشند.
- در خط مکش، قطر داخلی، سرعت، NPSH، فشار منفی و مقاومت در برابر خلأ کنترل شود.
- در دهش، شیر یکطرفه، زمان عملکرد شیر و توقف پمپ در تحلیل گذرا دیده شوند.
- استفاده از لرزهگیر یا اتصال انعطافپذیر فقط بر اساس تحلیل و دستور سازندگان پمپ و سامانه انجام شود؛ این قطعات جای همراستایی و تکیهگاه را نمیگیرند.
برای محاسبه هیدرولیکی نازل و خط، مقاله قطر لوله از روی دبی و افت فشار و برای فشار کلی، انتخاب سایز و PN را ببینید.
مهار نیرو، انبساط و اختلاف سختی
PE انعطافپذیرتر از فولاد یا چدن است. در گذار به جزء صلب، نیروهای فشار، تغییر دما، نشست، وزن تجهیز و حرکت خاک میتوانند در نقطه اتصال متمرکز شوند. نوع مهار به دفنی یا روکار بودن، طول آزاد، آرایش خط و توصیه سازنده بستگی دارد.
| ریسک | کنترل طراحی |
|---|---|
| نیروی محوری فشار | اتصال مهارشده، بلوک یا سامانه مهار طبق محاسبه |
| وزن شیر و پمپ | پایه و ساپورت مستقل |
| تغییر دما | انعطاف مسیر، راهنما و مهار کنترلشده |
| نشست خاک | بستر مناسب و گذار تدریجی سختی |
| لرزش | همراستایی، ساپورت و راهکار تأییدشده سازنده |
| خوردگی فلز | جنس و پوشش مناسب و جداسازی در صورت نیاز طراحی |
انتخاب فشار و ضعیفترین جزء
فشار طراحی مجموعه باید فشار پایدار، ارتفاع، پمپ، ضربه قوچ، دما و خلأ را پوشش دهد. رده فشار اتصال انتقالی، فلنجاداپتور، رینگ، واشر، شیر یا نازل ممکن است از لوله کمتر باشد. ظرفیت کل از ضعیفترین جزء بیشتر نیست.
برای انتخاب خانواده مناسب، مقایسه پیچی، جوشی و الکتروفیوژن را نیز ببینید. گاهی نقطه گذار فلنجی برای تعمیرپذیری بهتر است و گاهی اتصال مکانیکی تأییدشده برای خط موجود عملیتر است.
آزمون و تحویل
- بازرسی مارکینگ، کد محصول، جهت نصب، ساپورت و همراستایی.
- کنترل ثبت جوش PE و زمان خنکشدن.
- بازبینی پیچ، واشر و گشتاور طبق روش پروژه.
- پرکردن و هواگیری کنترلشده خط.
- آزمون فشار طبق استاندارد و رویه پروژه، نه فشار ناگهانی و بداهه.
- بازرسی نشتی، جابهجایی، صدای غیرعادی و رفتار تکیهگاهها.
- ثبت نتیجه و تحویل کد و دیتاشیت قطعات برای نگهداری.
اطلاعات لازم برای استعلام
نوع سیال، OD و SDR سمت PE، جنس و OD/DN سمت فلزی، نوع و کلاس فلنج یا رزوه، فشار عادی و طراحی، دما، نوع شیر یا پمپ، نقشه سوراخکاری، شرایط دفنی/روکار، فضای نصب و نیاز به بازشدن را ارسال کنید. عکس مارکینگ لوله و پلاک تجهیز خطای سفارش را کم میکند.
پرسش و پاسخ
پاسخ واحد ندارد. فلنجاداپتور برای گذار بازشدنی رایج است؛ اتصال مکانیکی مهارشده یا آداپتور رزوهای در شرایط مشخص میتواند مناسب باشد.
معمولاً نباید بدنه لوله را بداهه رزوه کرد. از اتصال یا اینسرتی استفاده شود که صراحتاً برای رزوه و فشار پروژه طراحی شده است.
نه همیشه. OD سمت PE و DN و استاندارد سمت فلزی را جداگانه بنویسید و الگوی فلنج را کنترل کنید.
خیر، شیر و عملگر سنگین باید تکیهگاه مناسب داشته باشند تا وزن و گشتاور به اتصال PE منتقل نشود.
خیر. استفاده از اتصال انعطافپذیر باید بر اساس تحلیل و دستور سازندگان باشد و جای همراستایی، مهار و ساپورت صحیح را نمیگیرد.
منابع فنی و مبنای تدوین
این مقاله راهنمای انتخاب و استعلام است، نه جایگزین محاسبات طراح پروژه. برای کنترل ادعاهای فنی از منابع مرجع زیر استفاده شده است:
